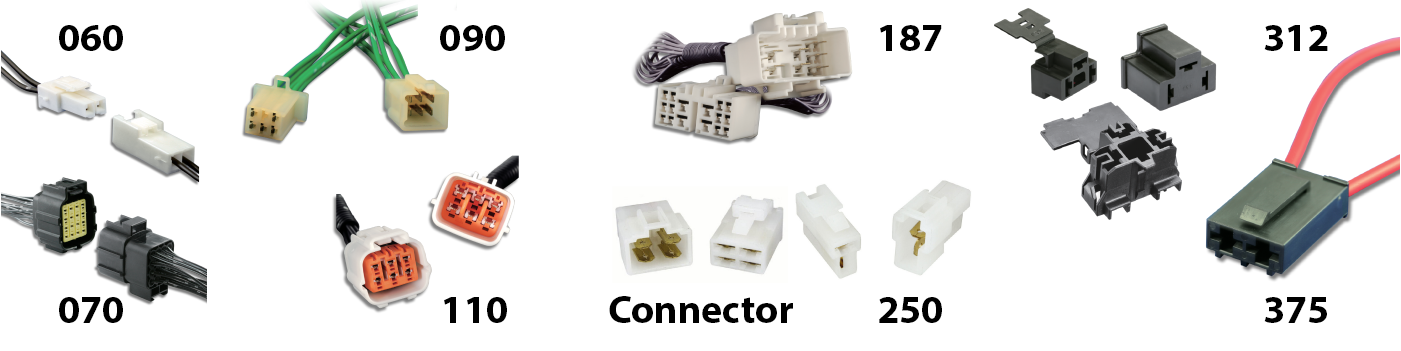

Tab size: 060 070 090 110 187 250 312 375

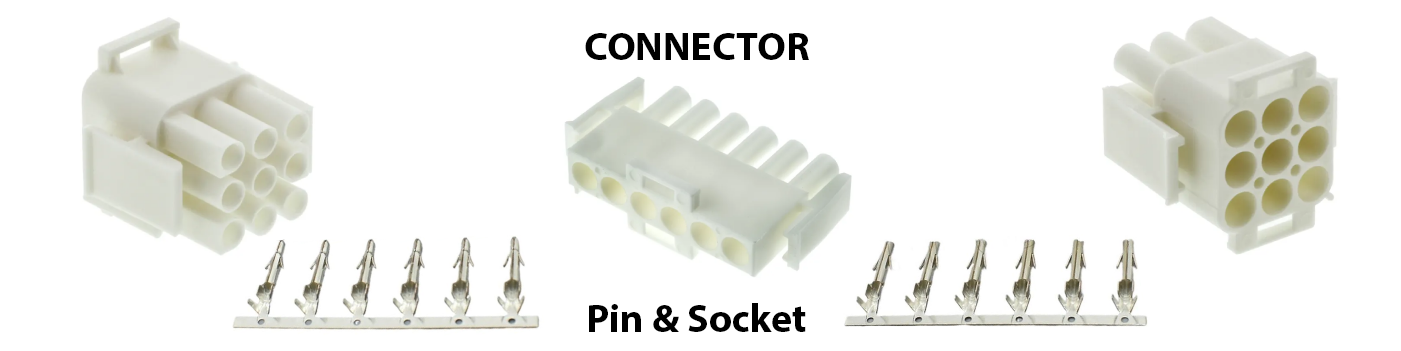

Pin & Socket

Giới thiệu tổng quan về Đầu nối dây điện Connectors và chân pin Terminals MOLEX

MOLEX là thương hiệu hàng đầu thế giới trong lĩnh vực kết nối điện và điện tử. Các dòng sản phẩm đầu jack rắc nối dây điện, vỏ nhựa giắc nối Molex connectors và Terminals (chân kim pin đực – cái) của hãng được ứng dụng rộng rãi trong ngành wire harness – gia công bộ dây điện cho thiết bị điện tử, điện lạnh, máy móc công nghiệp, thiết bị gia dụng và xe điện EV.

Ứng dụng của sản phẩm của Molex Connectors và Terminals

Sản phẩm đầu jack giắc rắc nối dây điện Connector và Terminals chính hãng MOLEX được thiết kế theo tiêu chuẩn công nghiệp quốc tế, đảm bảo khả năng kết nối an toàn, bền bỉ, chịu được môi trường làm việc khắc nghiệt.
Ứng dụng tiêu biểu trong các ngành:

⚙️ 1.1 Thiết bị điện tử:. Wire harness cho bảng mạch, module, sensor, board-to-wire.

❄️ 1.2 Thiết bị điện lạnh:. Kết nối mô-tơ, cảm biến nhiệt, board điều khiển điều hòa.

🏭 1.3 Thiết bị máy móc công nghiệp:. Hệ thống điều khiển, tủ điện, robot, máy đóng gói.

🏠 1.4 Thiết bị gia dụng:. Dây điện kết nối quạt, máy giặt, tủ lạnh, lò vi sóng.

🚗 1.5 Xe điện, ô tô điện:. Hệ thống dây điện điều khiển, battery pack, charging system.

A.1 Phân loại Connector MOLEX – Đầu jack rắc giắc nối dây điện hay còn gọi Housing – Vỏ nhựa

Những loại Connector Housing (vỏ nhựa đầu jack nối dây điện) của MOLEX được thiết kế đa dạng về Pitch (khoảng cách chân), phù hợp với nhiều loại kết nối dây điện và bảng mạch khác nhau. Dưới đây là các nhóm phân loại chính:

🔹 A1.1 Connector dùng cho kết nối dây với dây (Wire to Wire).

🔹 A1.2 Connector dùng cho kết nối dây với bảng mạch PCB (Wire to Board).

🔹 A1.3 Connector dùng cho kết nối dây – dây – board (Wire to Wire to Board).

Các kích thước Pitch (mm) thông dụng bao gồm:

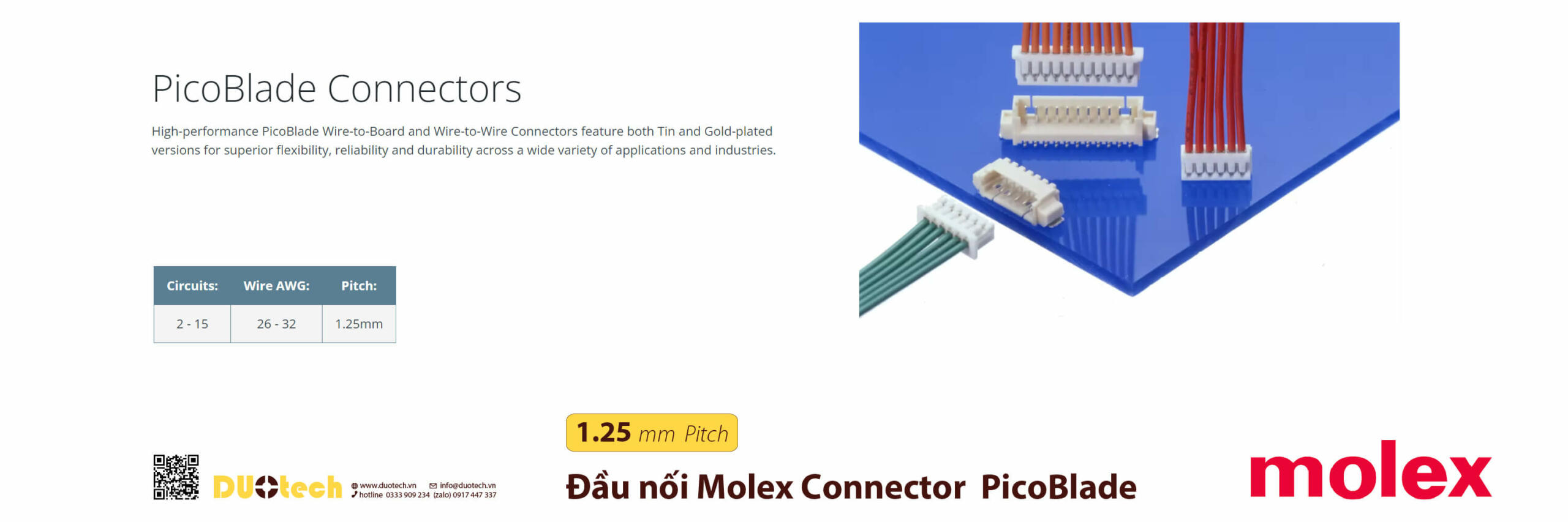

👉 1-size nhỏ 1.25mm, 2.0mm, 2.5mm, 2.54mm

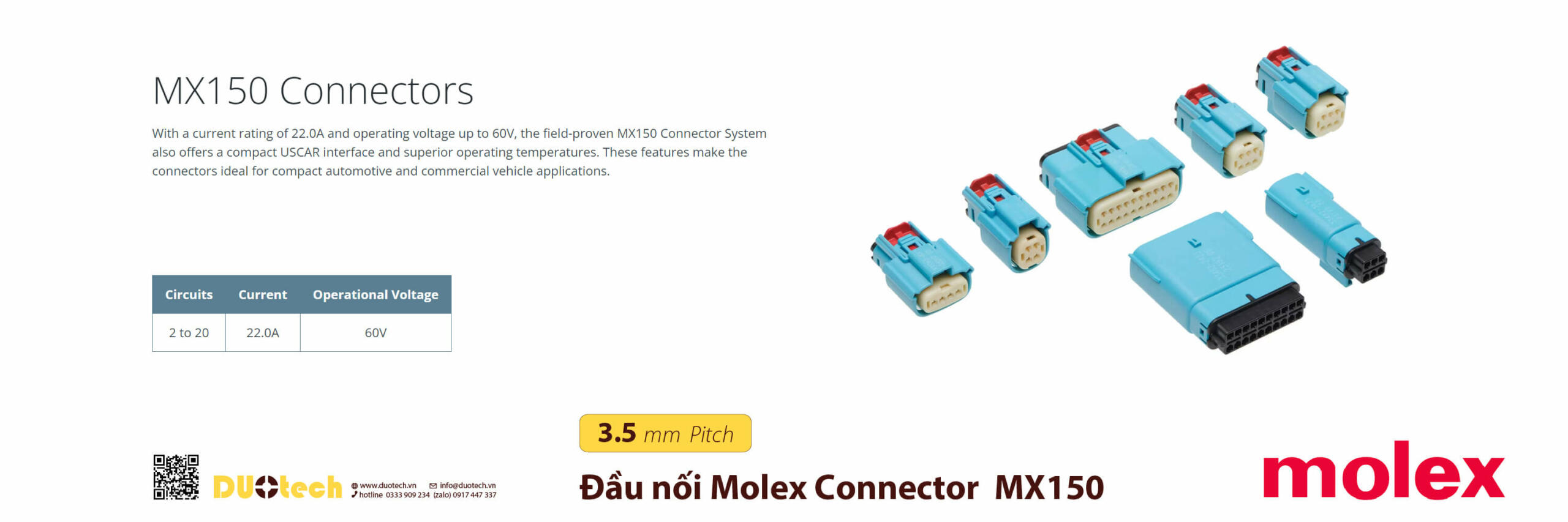

👉 2-size vừa 3.0mm, 3.5mm, 3.96mm, 4.2mm, 4.5mm

👉 3-size lớn 5.0mm, 5.08mm, 6.0mm, 6.2mm, 6.35mm.

Tùy theo dòng sản phẩm, Connector Housing MOLEX có thể là loại 1 hàng hoặc 2 hàng chân, từ 2 pin đến 20 pin, đảm bảo tương thích với các dòng chân kim pin Terminals Male (Đực) và Terminals Female (Cái) tương ứng.

A2. Phân loại Terminals MOLEX – Chân pin crimp terminals Male (đực) / Female (cái)

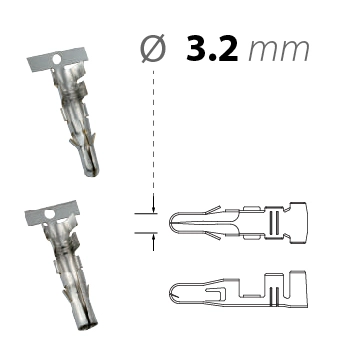

Chân kim pin terminals là bộ phận kim loại dẫn điện được bấm vào đầu dây điện, sau đó lắp vào Connector Housing để tạo kết nối điện an toàn, ổn định và có tính dẫn điện cao.

Các dòng Terminals MOLEX được chia thành 2 nhóm chính:

🔹 A2.1 Terminals Male (Đực): Là loại chân kim cắm, có cấu trúc dương, thường gắn với phần connector cái.

🔹 A2.2 Terminals Female (Cái): Là loại chân kim tiếp nhận, có cấu trúc âm, thường gắn với phần connector đực.

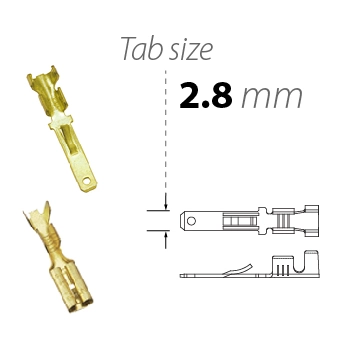

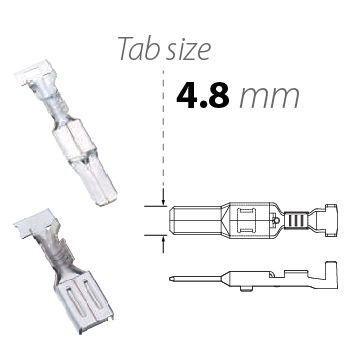

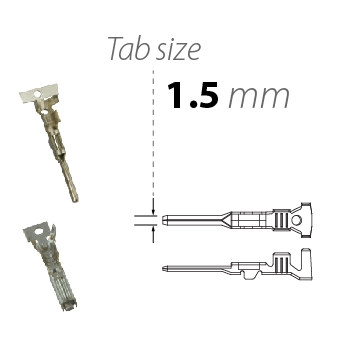

Theo kích thước Tab size (mm) thông dụng của Terminals MOLEX bao gồm:

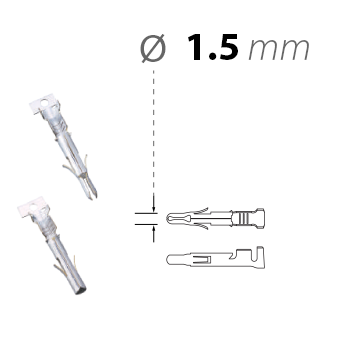

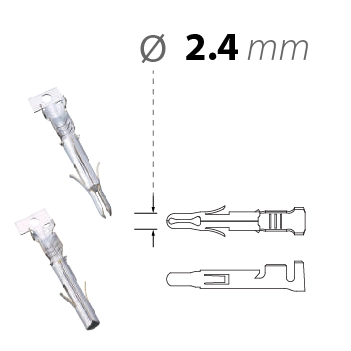

👉 060 (1.5mm), 070 (1.8mm), 090 (2.3mm)

👉 110 (2.8mm), 118 (3.0mm), 187 (4.8mm), 205 (5.2mm)

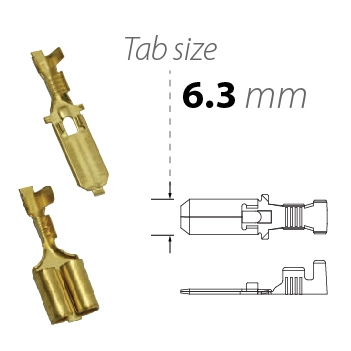

👉 250 (6.3mm), 312 (8.0mm), 375 (9.5mm).

Được thiết kế tương thích hoàn hảo với các Connector Housing MOLEX cùng series, các dòng Terminals này giúp đảm bảo:

🔸 Độ khít cao, giảm điện trở tiếp xúc.

🔸 Dẫn điện ổn định, an toàn trong môi trường rung động hoặc nhiệt độ cao.

🔸 Tăng tuổi thọ kết nối cho dây điện và thiết bị.

Ưu điểm nổi bật của Đầu nối Connector Housing & Terminals MOLEX

• 🔌 Chất lượng cao:. Đáp ứng tiêu chuẩn quốc tế UL, RoHS, REACH.
• ⚙️ Độ bền cơ học tốt:. Chịu được rung, nhiệt và va đập.
• ⚡ Kết nối chắc chắn, dẫn điện ổn định.
• 🧩 Đa dạng kích thước Pitch và Tab size.
• 🛠️ Dễ dàng lắp ráp, bảo trì và thay thế.
• 🌍 Ứng dụng linh hoạt trong nhiều ngành công nghiệp khác nhau.

FAQ – Câu hỏi thường gặp

1. MOLEX Connector Housing và Terminals có những loại nào phổ biến?

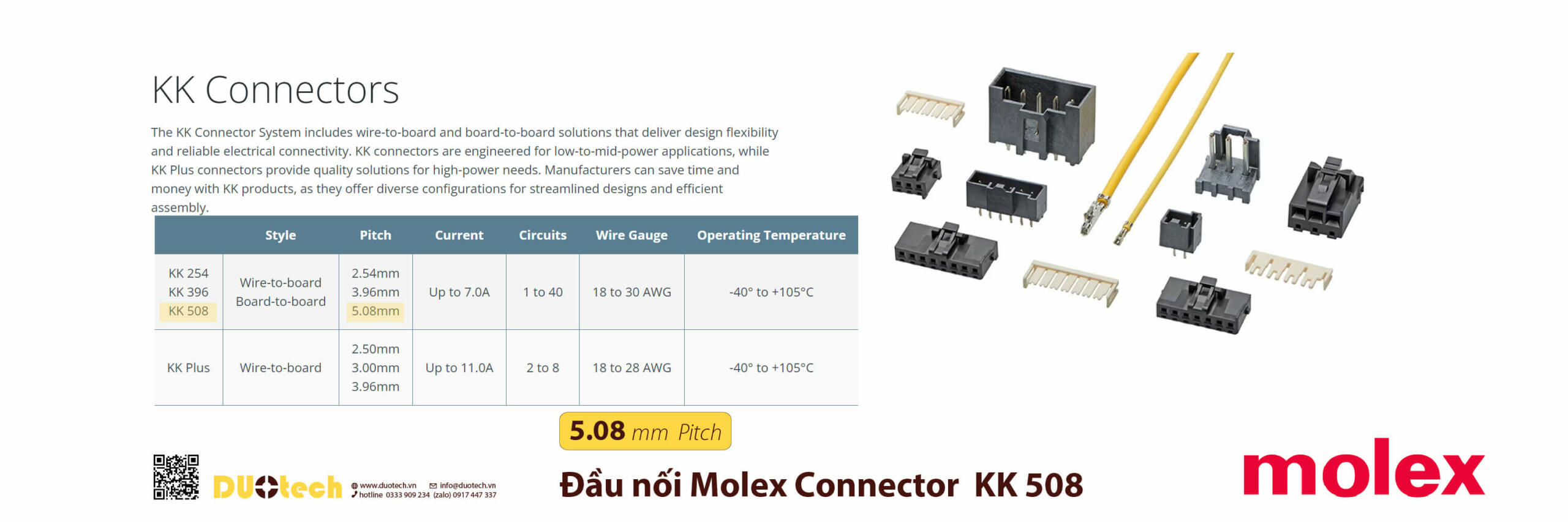

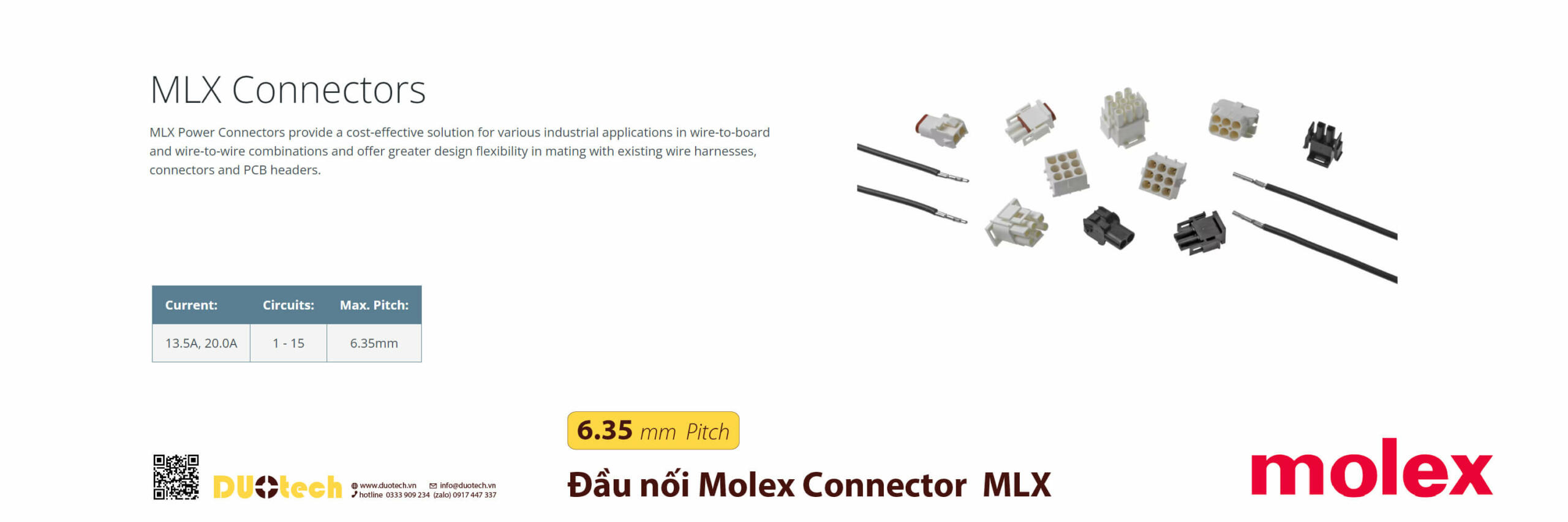

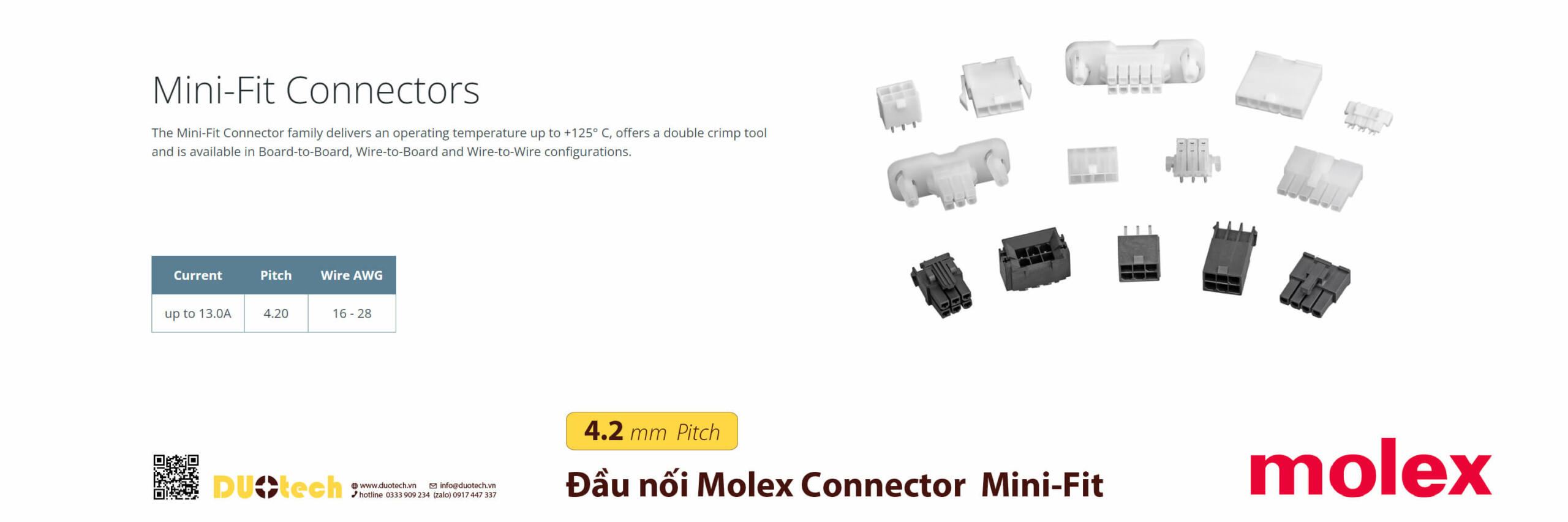

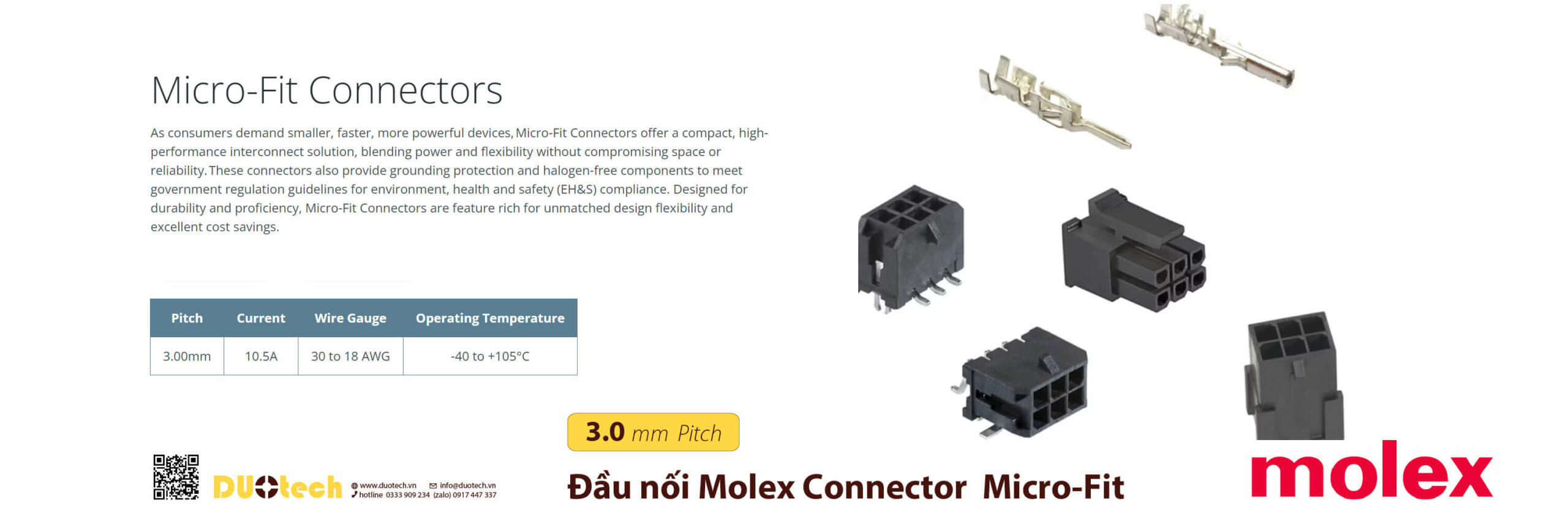

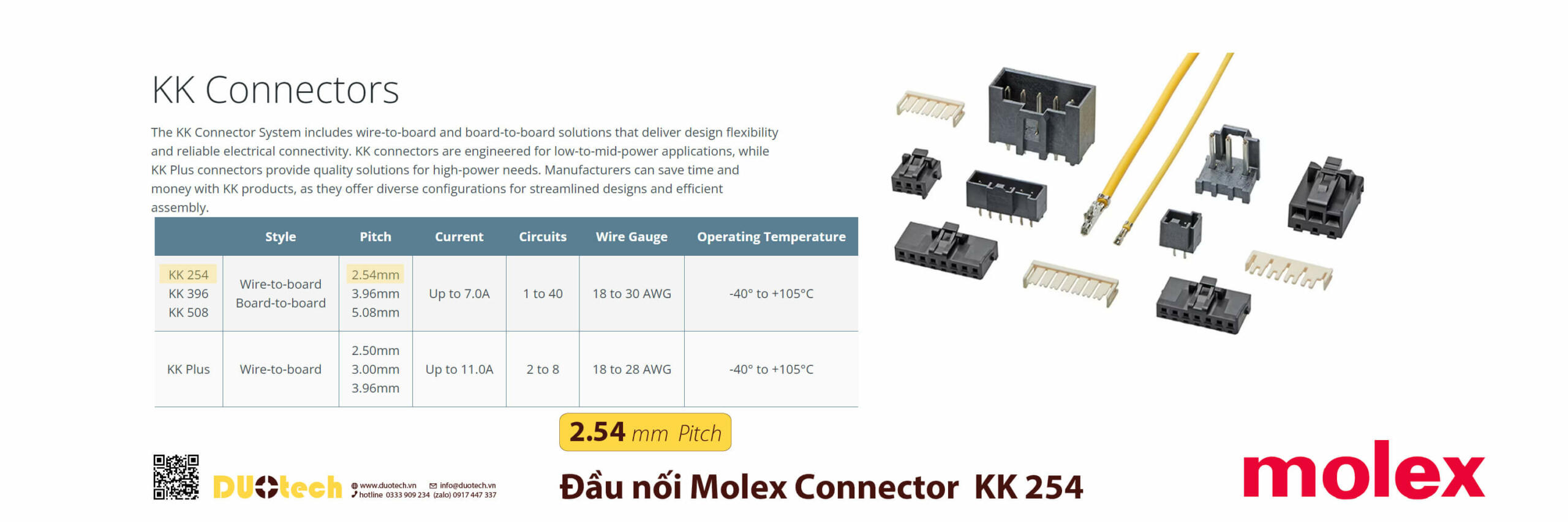

→ Các dòng Connector Housing và Terminals phổ biến gồm Micro-Fit, Mini-Fit, KK Series, SL Series, Mega-Fit, MLX, Sabre…Phù hợp cho cả wire-to-wire và wire-to-board.

2. DUOTECH có cung cấp dịch vụ tư vấn chọn chân pin phù hợp không?

→ Có. Đội ngũ kỹ thuật DUOTECH sẽ hỗ trợ tư vấn chọn đúng loại Terminals tương thích với Connector Housing và dây điện (theo AWG, dòng định mức).

3. DUOTECH có hỗ trợ cung cấp mẫu thử (sample) không?

→ Có. Khách hàng có thể yêu cầu mẫu Connector Housing & Terminal để test thực tế trước khi đặt hàng số lượng lớn.
