Call for Price

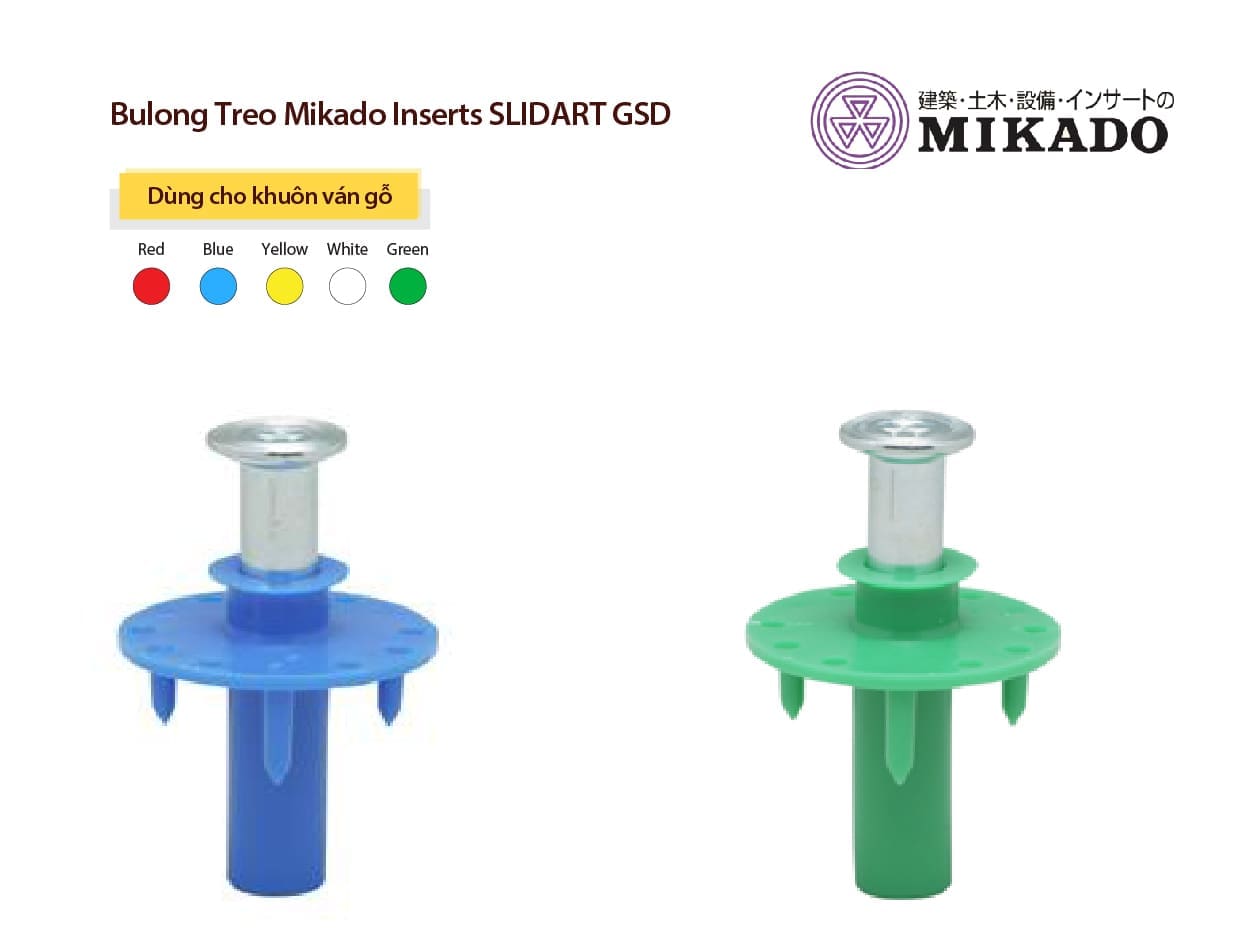

Tên sản phẩm: Bu lông treo Mikado Inserts Slidart Gsd
Nhãn hiệu hãng / xuất xứ: MIKADO – Nhật Bản
Mã hàng:
Ứng dụng: dùng cho Khuôn ván gỗ
Trạng thái: Còn hàng (liên hệ)
Bulong (Bu lông insert) treo Mikado Inserts Slidart Gsd dùng cho Khuôn ván gỗ gồm các mã hàng Gsd- GSD-3025 GSD-3050 GSD-3025L・50L GSD-3050L・50L GSD-4025 GSD-4050 GSD-4025L・80L GSD-4050L・80L GSD-M1025 GSD-M1050 GSD-M1025L・60L GSD-M1050L・60L GSD-M1225L･80L GSD-M1250L･80L hãng thương nhãn hiệu brand maker Mikado xuất xứ Nhật Bản.

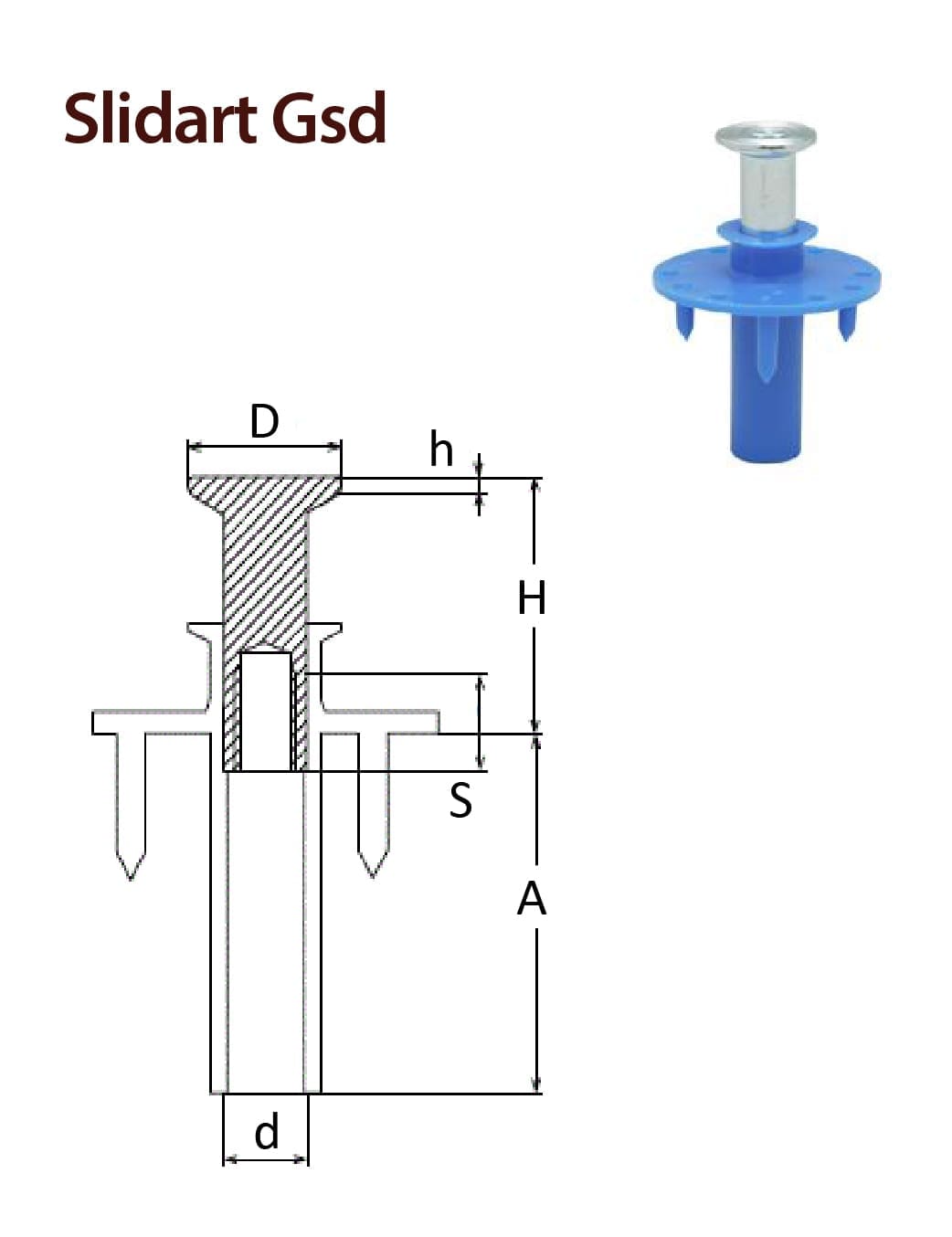

Part No. Mã hàng |
Thread
size |
Effective Embedded Depth(mm) | Insulation Thickness
(mm) |
Embedded in Concrete,Pullout Test Result | Effetive Thread Length
S |
Diameter of Head
Ｄ |
Diameter of Core
ｄ |
Height
H |
Thickness of Head
ｈ |
Insulation Layer
Ａ |
|
| Ave. Pullout Force (kN) | Concrete Compressive Strength (N/mm2) | ||||||||||
| GSD-3025 | W3/8 | 32.5 | 25 | 14.6 | 17.6 | 13 | 22 | 12 | 35 | 2.5 | 25 |
| GSD-3050 | W3/8 | 32.5 | 50 | 14.6 | 17.6 | 13 | 22 | 12 | 35 | 2.5 | 50 |
| GSD-3025L・50L | W3/8 | 42.5 | 25 | 20.8 | 23.6 | 13 | 22 | 12 | 45 | 2.5 | 25 |
| GSD-3050L・50L | W3/8 | 42.5 | 50 | 20.8 | 23.6 | 13 | 22 | 12 | 45 | 2.5 | 50 |
GSD-4025 |
W1/2 | 51 | 25 | 31.6 | 16.3 | 25 | 28 | 17 | 55 | 4 | 25 |
| GSD-4050 | W1/2 | 51 | 50 | 31.6 | 16.3 | 25 | 28 | 17 | 55 | 4 | 50 |
| GSD-4025L・80L | W1/2 | 66 | 25 | 42.1 | 17.6 | 25 | 28 | 17 | 70 | 4 | 25 |
| GSD-4050L・80L | W1/2 | 66 | 50 | 42.1 | 17.6 | 25 | 28 | 17 | 70 | 4 | 50 |
| GSD-M1025 | M10 | 32.5 | 25 | 14.6 | 17.6 | 13 | 22 | 13 | 35 | 2.5 | 25 |
GSD-M1050 |
M10 | 32.5 | 50 | 14.6 | 17.6 | 13 | 22 | 13 | 35 | 2.5 | 50 |
| GSD-M1025L・60L | M10 | 52.5 | 25 | 26.9 | 23.6 | 13 | 22 | 13 | 55 | 2.5 | 25 |
| GSD-M1050L・60L | M10 | 52.5 | 50 | 26.9 | 23.6 | 13 | 22 | 13 | 55 | 2.5 | 50 |
| GSD-M1225L･80L | M12 | 66 | 25 | 42.1 | 17.6 | 25 | 28 | 17 | 70 | 4 | 25 |
| GSD-M1250L･80L | M12 | 66 | 50 | 42.1 | 17.6 | 25 | 28 | 17 | 70 | 4 | 50 |
–/–
