Call for Price

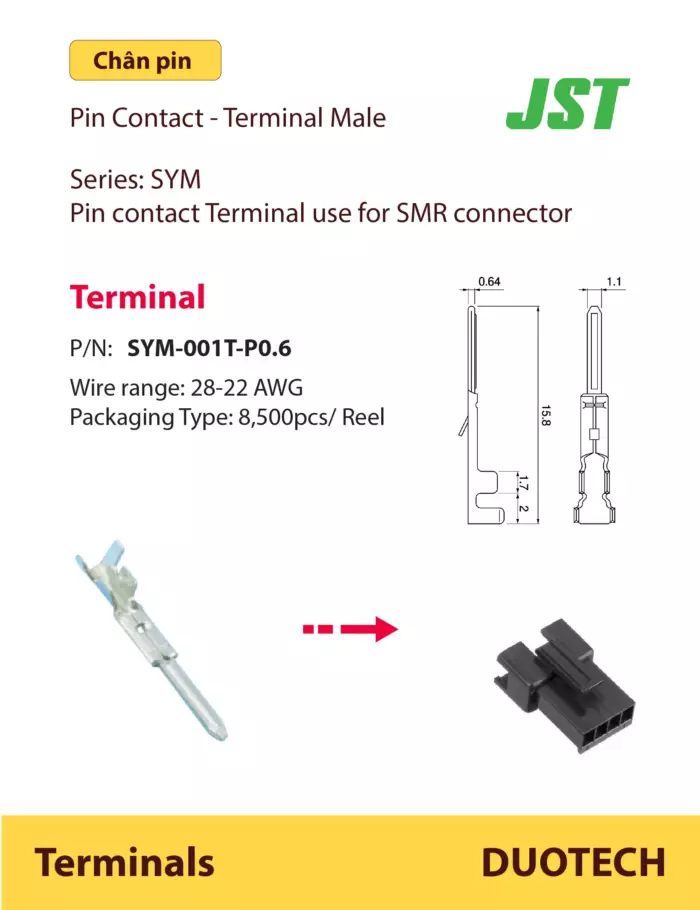

Mã hàng: SYM-001T-P0.6 JST terminal Male (Đực)
Liên hệ DUOTECH đại lý nhà cung ứng cấp 1 đơn vị phân phối Chân pin contact SYM-001T-P0.6 JST terminal Male (Đực) code J.S.T BYM-001T-P0.6 use wire size 28 26 24 22 AWG, lắp vào đầu nối SM connector đầu cos cosse dạng cuộn chain on reel cho máy dập terminals tự động AP-K2N, MKS-L
Dùng với dây cáp điện wire size 28 26 24 22 AWG, lắp vào đầu nối SMR connector đầu cos cosse dạng cuộn chain on reel cho máy dập tự động AP-K2N, MKS-L
NCC nhà cung cấp Chân pin JST SYM-001T-P0.6 JST terminal Male BYM-001T-P0.6 cho nhà máy sản xuất gia công bộ dây điện wire harness;
NCU nhà cung ứng Chân pin JST SYM-001T-P0.6 JST terminal Male BYM-001T-P0.6 cho nhà máy sản xuất gia công bộ dây điện wire harness;
NPP nhà phân phối Chân pin JST SYM-001T-P0.6 JST terminal Male BYM-001T-P0.6 cho nhà máy sản xuất gia công bộ dây điện wire harness;
–/-
Chân pin contact SYM-001T-P0.6 JST terminal Male (Đực) code J.S.T BYM-001T-P0.6 use wire size 28 26 24 22 AWG, lắp vào đầu nối SMR connector SM |
JST Receptacle Housing SMR, Màu trắng – White natural |
JST Receptacle Housing SMR, Màu đen – Black |
 |
SMR-02V-N |
SMR-02V-B |
| SMR-03V-N | SMR-03V-B | |
SMR-04V-N |
SMR-04V-B | |
| SMR-05V-N | SMR-05V-B | |
| SMR-06V-N |
SMR-06V-B |
|
| SMR-07V-N | SMR-07V-B | |
SMR-08V-N jst sym-001t-p0.6 |
SMR-08V-B | |
| SMR-09V-N | SMR-09V-B | |
| SMR-10V-N |
SMR-10V-B |
|
| SMR-11V-N | SMR-11V-B | |
SMR-12V-N |
SMR-12V-Bjst sym-001t-p0.6 | |
| SMR-18V-N | SMR-18V-B |
–/——————
Chân pin socket SHF-001T-0.8BS JST terminal Female (Cái) code J.S.T BHF-001T-0.8BS use wire size 28 26 24 22 AWG, lắp vào đầu nối SMP connector SM |
JST Plug Housing SMP, Màu đen – Black |
JST Plug Housing SMP, Màu trắng – White natural |
 |
SMP-02V-BC | SMP-02V-NC |
SMP-03V-BC |
SMP-03V-NC jst sym-001t-p0.6 | |
| SMP-04V-BC | SMP-04V-NC | |
| SMP-05V-BC |
SMP-05V-NC |
|
| SMP-06V-BC | SMP-06V-NC | |
SMP-07V-BC |
SMP-07V-NC | |
| SMP-08V-BC | SMP-08V-NC | |
| SMP-09V-BC |
SMP-09V-NC jst sym-001t-p0.6 |
|
| SMP-10V-BC | SMP-10V-NC | |
SMP-11V-BC |
SMP-11V-NC | |
| SMP-12V-BC | SMP-12V-NC | |
| SMP-18V-BC |
SMP-18V-NC |
–/–
DATASHEET TẤT CẢ SẢN PHẨM ĐẦU JACK GIẮC NỐI DÂY ĐIỆN CHÍNH HÃNG CONNECTOR JST
–/–
| Thông Số | Giá Trị | Ghi Chú |
|---|---|---|
Mã Hàng Chính Hãng |
JST SYM-001T-P0.6 (tương đương BYM-001T-P0.6) | Tìm kiếm “SYM-001T-P0.6 JST male” trên Shopee/Lazada – hàng Nhật 100% |
Loại Terminal |
Male (Đực) – Phosphor bronze tin-plated (reflow) | Chống oxy hóa, tiếp xúc tốt ≤10mΩ |
Wire Size |
AWG #28-22 (0.08-0.33mm²) | Dây silicon 24AWG phổ biến nhất cho LED/motor |
Insulation OD |
1.1-1.95mm | Phù hợp dây mềm chịu nhiệt 200°C |
Số Lượng/Reel |
8,500 chân/reel | Chain on reel – lý tưởng máy dập tự động |
Crimp Tool |
AP-K2N (máy), MKS-L (die applicator) | MK/SYM-001-06 die – bấm chuẩn factory |
Ứng Dụng Housing |
Lắp vào SMR-xxV (Receptacle) | Kết nối wire-to-wire với SMP (socket cái) |
Độ Bền |
Chịu 3A/250V, -25°C ~ +85°C | RoHS2 compliant, test kéo ≥10N |
Giá Lẻ 2025 |
500-800đ/chân | Sỉ 100 chân: 350-450đ (Linh Kiện Việt) |
B1: Chuẩn Bị Dây: Chọn dây AWG #26-24 silicon (mềm, dễ bấm). Bóc vỏ 2-3mm, xoắn lõi đồng sạch.
B2: Crimp Với Máy AP-K2N/MKS-L:
Đặt reel chain on reel vào máy dập (AP-K2N crimp applicator).
Sử dụng die MKS-L APLMK SYM001-06 – bấm tự động, lực crimp chính xác 0.6mm pitch.
Kiểm tra: Lưỡi siết (crimp wing) ôm chặt lõi + vỏ dây, không lỏng.
B3: Insert Vào SMR Connector: Đẩy chân male vào lỗ housing SMR (click nghe tiếng “tách” – khóa vĩnh viễn trừ khi dùng tool tháo).
B4: Mate Với SMP: Cắm SMR (có male) vào SMP (có female SHF) – arm lock tự động, chịu rung xe máy/ô tô.
