Sản phẩm: TLK 16
Xuất xứ: Đài Loan
Chất liệu: Đồng (Cu) 99.9%, mạ Thiếc (Sn) bề mặt.
Cỡ dây cáp: 16mm2
Lỗ bắt vis :
- M6: TLK16-6 kst ks
- M8: TLK16-8 kst ks
- M10: TLK16-10 kst ks
- M12: TLK16-12 kst ks
Trạng thái: Liên hệ
Đầu cos cosse cốt ống bít TLK 16 bằng đồng bấm nối dây điện TLK16-6 TLK16-8 TLK16-10 KST Đài Loan cho dây cáp điện tiết diện 16mm 2 ~ 6AWG chịu tải 95A
Call for Price
Description
Sản phẩm Đầu cos cosse cốt ống bít TLK 16 bằng đồng bấm nối dây điện TLK16-6 TLK16-8 TLK16-10 cho dây cáp điện tiết diện 16mm 2 ( 6AWG) chịu tải 95A, loại dày chất lượng xuất xứ đài loan hãng thương nhãn hiệu brand maker kst k.s. ks terminals inc made in taiwan TLK TLKF TLKH T TLCH LD TCL TLAF TLAPH 16-6 16-8 16-10 16-12
đầu cos cosse cốt tlk 16 bằng đồng bấm nối dây điện tlk16-6 tlk16-8 tlk16-10 kst đài loan cho dây cáp điện tiết diện 16mm 2 ~ 6awg chịu tải 95a
THÔNG SỐ KỸ THUẬT ĐẦU COS (CỐT, COSSE) ĐỒNG DẠNG BÍT TLK 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 MM2
- Đầu cos bấm nối dây điện TLK16-6 (lỗ bắt vis bulong M6);
- Đầu cos bấm nối dây điện TLK16-8 (lỗ bắt vis bulong M8);
- Đầu cos bấm nối dây điện TLK16-10 (lỗ bắt vis bulong M10);
- Đầu cos bấm nối dây điện TLK16-12 (lỗ bắt vis bulong M12).

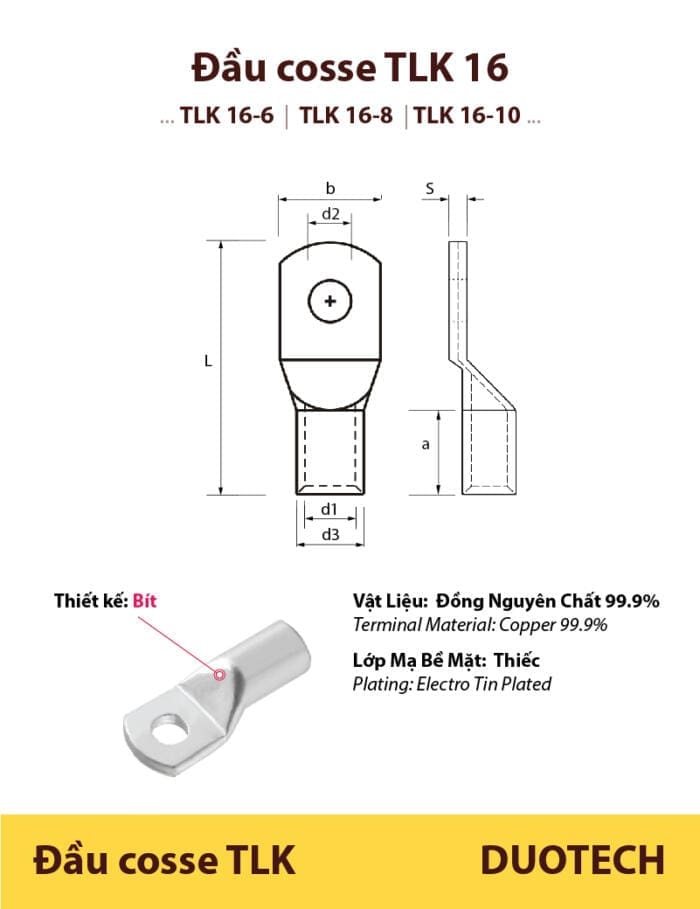

| Kích thước dây cáp điện / Wire Range (mm2) | Mã Hàng / Item No. | d2 / Lỗ Bắt Vít (mm) | Các thông số kích thước / Dimensions (mm) | ||||||
| Độ dài phần đuôi | Bề ngang | Lỗ vào cáp điện | Tổng chiều dài | Độ dày | |||||
| a | b | d1 | d3 | L | S | ||||
1.5 mm2~ 16 AWG |
TLK1.5-3 |
3.2 ~M3 | 6 mm |
6.5 |
1.8 | 3.3 | 12.0 | 0.8 mm | |
| TLK1.5-4 | 4.3 ~M4 | 13.0 | |||||||
| TLK1.5-5 | 5.3 ~M5 | 7.5 | 14.0 | ||||||
| TLK1.5-6 | 6.4 ~M6 | 9.0 | 16.0 | ||||||
2.5 mm2~ 14 AWG |
TLK2.5-3 |
3.2 ~M3 | 6 mm |
7.5 | 2.3 |
4.2 |
12.0 | 1.25 mm | |
| TLK2.5-4 | 4.3 ~M4 | 13.0 | |||||||
| TLK2.5-5 | 5.3 ~M5 | 8.5 | 14.0 | ||||||
| TLK2.5-6 | 6.4 ~M6 | 9.5 | 16.0 | ||||||
| TLK2.5-8 | 8.4 ~M8 | 13.0 | 20.0 | ||||||
4 mm2~ 12 AWG |
TLK4-4 | 4.3 ~M4 | 8 mm |
8.5 | 3.0 |
5.0 | 17.0 | – | |
| TLK4-5 | 5.3 ~M5 | 9.5 | |||||||
| TLK4-6 | 6.4 ~M6 | 10.0 | 19.0 | ||||||
| TLK4-8 | 8.4 ~M8 | 13.0 | 22.0 | ||||||
6 mm2~ 12-10 AWG |
TLK6-4 | 4.3 ~M4 | 9 mm |
10.0 | 3.5 |
6.5 | 20.0 | 2.4 | |
| TLK6-5 | 5.3 ~M5 | 21.0 |
|||||||
| TLK6-6 | 6.4 ~M6 | 12.0 | 1.9 | ||||||
| TLK6-8 | 8.4 ~M8 | 15.0 | 23.0 | 1.5 | |||||
| TLK6-10 | 10.5 ~M10 | 17.0 | 25.0 | 1.3 | |||||
| TLK6-12 | 13.0 ~M12 | 19.0 | 28.0 | 1.2 | |||||
10 mm2~ 8 AWG |
TLK10-4 | 4.3 ~M4 | 10 mm |
12.0 | 4.6 |
7.0 |
21.0 | 1.8 | |
| TLK10-5 | 5.3 ~M5 | 22.0 | |||||||
| TLK10-6 | 6.4 ~M6 | ||||||||
| TLK10-8 | 8.4 ~M8 | 15.0 | 25.0 | 1.5 | |||||
| TLK10-10 | 10.5 ~M10 | 17.0 | 27.0 | 1.3 | |||||
| TLK10-12 | 13.0 ~M12 | 19.0 | 29.0 | 1.1 | |||||
16 mm2~ 6 AWG |
TLK16-5 | 5.3 ~M5 | 13 mm |
12.0 | 5.5 |
8.5 | 26.0 | 2.8 | 16f đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand k.s.t ks taiwan xuất xứ đài loan tlk tlkf tlkh t tlch ld tcl tlaf tlaph 16-6 16-8 16-10 16-12 TLK16-6 TLK16-8 TLK16-10 TLK16-12 |
| TLK16-6 | 6.4 ~M6 | 27.0 | |||||||
| TLK16-8 | 8.4 ~M8 | 15.0 | 295.0 | 2.0 | |||||
| TLK16-10 | 10.5 ~M10 | 17.0 | 31.0 | 2.1 | |||||
| TLK16-12 | 13.0 ~M12 | 19.0 | 33.0 | 1.5 | |||||
25 mm2~ 14 AWG |
TLK25-5 | 5.3 ~M5 | 15 mm |
14.0 | 7.0 |
10.0 | 30.0 |
2.8 | 16f đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand t.lug t-lug tlug thái lan hts htl hrs hrl hos hol 16-6 16-8 16-10 16-12 |
| TLK25-6 | 6.4 ~M6 | ||||||||
| TLK25-8 | 8.4 ~M8 | 16.0 | 32.0 | 2.4 | |||||
| TLK25-10 | 10.5 ~M10 | 18.0 | 34.0 | 2.2 | |||||
| TLK25-12 | 13.0 ~M12 | 19.0 | 35.0 | 2.1 | |||||
| TLK25-14 | 15.0 ~M14 | 21.0 | 38.0 | 1.9 | |||||
35 mm2~ 2 AWG |
TLK35-6 | 6.4 ~M6 | 17 mm |
17.0 |
8.5 |
12.0 | 32.0 | 3.2 |
16f đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand kss kai suh suh đài loan c cl 16-6 16-8 16-10 16-12 |
| TLK35-8 | 8.4 ~M8 | 34.0 | |||||||
| TLK35-10 | 10.5 ~M10 | 19.0 | 37.0 | 2.9 | |||||
| TLK35-12 | 13.0 ~M12 | 21.0 | 38.0 | 2.6 | |||||
| TLK35-14 | 15.0 ~M14 | 40.0 | |||||||
| TLK35-16 | 17.0 ~M16 | 26.0 | 42.0 | 2.2 | |||||
50 mm2~ 1/0 AWG |
TLK50-6 | 6.4 ~M6 | 19 mm |
20.0 |
10.0 |
14.0 | 37.0 | 3.7 | 16f đầu cos cosse cốt đồng ống bít tlk 16 loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand mhd mẫn hồ điệp tl sc scl 16-6 16-8 16-10 16-12 TLK16-6 TLK16-8 TLK16-10 TLK16-12 |
| TLK50-8 | 8.4 ~M8 | ||||||||
| TLK50-10 | 10.5 ~M10 | 39.0 | |||||||
| TLK50-12 | 13.0 ~M12 | 23.0 | 43.0 | 3.3 | |||||
| TLK50-14 | 15.0 ~M14 | 45.0 | |||||||
| TLK50-16 | 17.0 ~M16 | 28.0 | 46.0 | 2.7 | |||||
| TLK50-20 | 21.0 ~M20 | 30.0 | 48.0 | 2.5 | |||||
70 mm2~ 2/0 AWG |
TLK70-6 | 6.4 ~M6 | 21 mm |
23.0 | 12.0 |
16.5 | 43.0 |
4.3 | 16f đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand tmp tamepco vc vt vu vf nu ne nt hu hf pu pf 16-6 16-8 16-10 16-12 |
| TLK70-8 | 8.4 ~M8 | ||||||||
| TLK70-10 | 10.5 ~M10 | 44.0 | |||||||
| TLK70-12 | 13.0 ~M12 | 46.0 | |||||||
| TLK70-13 | 13.0 ~M13 | 48.0 | |||||||
| TLK70-14 | 15.0 ~M14 | ||||||||
| TLK70-16 | 17.0 ~M16 | 28.0 | 50.0 | 3.5 | |||||
| TLK70-20 | 21.0 ~M20 | 30.0 | 53.0 | 3.4 | |||||
95 mm2~ 3/0 AWG |
TLK95-6 | 6.4 ~M6 | 25 mm |
26.0 | 13.5 |
18.0 | 48.0 | 4.2 | 16f đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand v-terminals v terminal việt nam 4d 16-6 16-8 16-10 16-12 |
| TLK95-8 | 8.4 ~M8 | ||||||||
| TLK95-10 | 10.5 ~M10 | ||||||||
| TLK95-12 | 13.0 ~M12 | 49.0 | |||||||
| TLK95-14 | 15.0 ~M14 | 51.0 | |||||||
| TLK95-16 | 17.0 ~M16 | 28.0 | 54.0 | 4.0 | |||||
| TLK95-20 | 21.0 ~M20 | 36.0 | 60.0 | 3.0 | |||||
120 mm2~ 4/0 AWG |
TLK120-6 | 6.4 ~M6 | 26 mm |
28.0 | 15.0 | 19.5 | 51.0 | 4.3 | 16f đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand khớp nối sc bít m bít 16-6 16-8 16-10 16-12 |
| TLK120-8 | 8.4 ~M8 | ||||||||
| TLK120-10 | 10.5 ~M10 | ||||||||
| TLK120-12 | 13.0 ~M12 | ||||||||
| TLK120-14 | 15.0 ~M14 | 52.0 | |||||||
| TLK120-16 | 17.0 ~M16 | 30.0 | 54.0 | ||||||
| TLK120-20 | 21.0 ~M20 | 36.0 | 63.0 | 3.6 | |||||
150 mm2 |
TLK150-8 | 8.4 ~M8 | 30 mm |
31.0 |
16.5 | 21.0 | 56.0 |
4.3 |
16f đầu cos cosse cốt đồng ống bít tlk 16 loại dày chất lượng cao bấm nối dây điện 16mm thương nhãn hiệu maker brand jeono hàn quốc joce jocp joco joho tlk 16 16-6 16-8 16-10 16-12 TLK16-6 TLK16-8 TLK16-10 TLK16-12 |
| TLK150-10 | 10.5 ~M10 | ||||||||
| TLK150-12 | 13.0 ~M12 | 57.0 | |||||||
| TLK150-14 | 15.0 ~M14 | ||||||||
| TLK150-16 | 17.0 ~M16 | 58.0 | |||||||
| TLK150-20 | 21.0 ~M20 | 36.0 | 66.0 | 3.6 | |||||
185 mm2 |
TLK185-10 | 10.5 ~M10 | 30 mm |
35.0 | 19.0 | 24.0 | 65.0 | 4.7 | |
| TLK185-12 | 13.0 ~M12 | ||||||||
| TLK185-14 | 15.0 ~M14 | ||||||||
| TLK185-16 | 17.0 ~M16 | ||||||||
| TLK185-20 | 21.0 ~M20 | 39.0 | 69.0 | 4.3 | |||||
240 mm2 |
TLK240-8 | 8.4 ~M8 | 35 mm |
39.0 | 21.0 | 26.0 | 72.5 | 4.8 | |
| TLK240-10 | 10.5 ~M10 | 72.0 | |||||||
| TLK240-12 | 13.0 ~M12 | ||||||||
| TLK240-14 | 15.0 ~M14 | ||||||||
| TLK240-16 | 17.0 ~M16 | ||||||||
| TLK240-20 | 21.0 ~M20 | ||||||||
300 mm2 |
TLK300-12 | 13.0 ~M12 | 44 mm |
43.0 |
23.5 | 29.5 | 87.0 | 5.9 | |
| TLK300-14 | 15.0 ~M14 | ||||||||
| TLK300-16 | 17.0 ~M16 | ||||||||
| TLK300-20 | 21.0 ~M20 | ||||||||
400 mm2 |
TLK400-12 | 13.0 ~M12 | 44 mm |
49.0 | 27.0 | 34.0 | 90.0 | 6.8 | |
| TLK400-14 | 15.0 ~M14 | ||||||||
| TLK400-16 | 17.0 ~M16 | ||||||||
| TLK400-20 | 21.0 ~M20 | ||||||||
Lưu ý:
|
|||||||||
Chi tiết thiết kế của sản phẩm đầu cos TLK bằng đồng cốt cosse bấm nối dây điện TLK 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 mm 2 chất lượng Đài Loan KST
- Đồng (Cu) nguyên chất đạt tỷ lệ >99.9% giúp cho tính dẫn điện tốt nhất.
- Lớp mạ Thiếc (Sn) bề mặt, có tác dụng giúp cho đồng không bị oxy hóa và làm cho bề mặt sản phẩm nhẳn tăng cường độ tiếp xúc với các vật liệu, kết cấu khác.
- Các Tiêu chuẩn, chứng nhận đạt được: UL
Liên hệ tư vấn báo giá sản phẩm đầu cos đồng Đài Loan ống bít TLK 16
