Sản phẩm: TLK 6
Xuất xứ: Đài Loan
Chất liệu: Đồng (Cu) 99.9%, mạ Thiếc (Sn) bề mặt.
Cỡ dây cáp: 6mm2
Lỗ bắt vis :
- M4: TLK6-4 kst ks
- M5: TLK6-5 kst ks
- M6: TLK6-6 kst ks
- M8: TLK6-8 kst ks
Trạng thái: Liên hệ
Đầu cos cosse cốt ống bít TLK 6 bằng đồng bấm nối dây điện TLK6-6 TLK6-8 TLK6-10 KST Đài Loan cho dây cáp điện tiết diện 6mm 2 ~ 12-10 AWG chịu tải 50A
Call for Price
Description
Sản phẩm đầu cos cosse cốt ống bít TLK 6 bằng đồng bấm nối dây điện TLK6-6 TLK6-8 TLK6-10 cho dây cáp điện tiết diện 6mm 2 ~ 12-10 AWG chịu tải 50A, loại dày chất lượng xuất xứ đài loan hãng thương nhãn hiệu brand maker kst k.s. ks terminals inc made in taiwan TLK TLKF TLKH T TLCH LD TCL TLAF TLAPH 6-4 6-5 6-6 6-8 6-10 6-12
đầu cos cosse cốt tlk 6 bằng đồng bấm nối dây điện tlk6-6 tlk6-8 tlk6-10 kst đài loan cho dây cáp điện tiết diện 6mm 2 ~ 12-10 awg chịu tải 50a

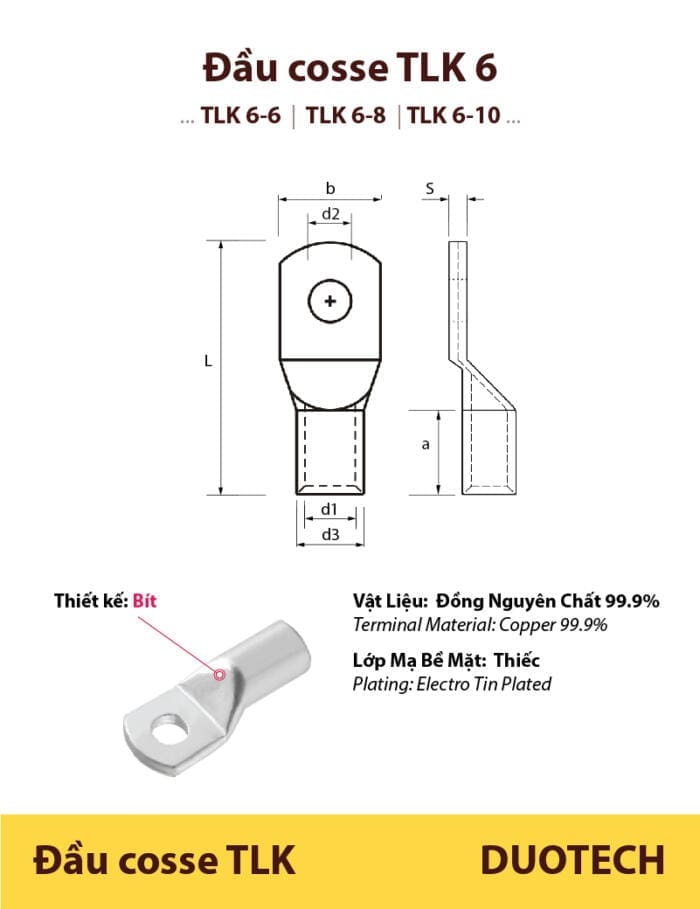

THÔNG SỐ KỸ THUẬT ĐẦU COS (CỐT, COSSE) ĐỒNG DẠNG BÍT TLK 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 MM2
- Đầu cos bấm nối dây điện TLK6-6 (lỗ bắt vis bulong M6);
- Đầu cos bấm nối dây điện TLK6-8 (lỗ bắt vis bulong M8);
- Đầu cos bấm nối dây điện TLK6-10 (lỗ bắt vis bulong M10).
| Kích thước dây cáp điện / Wire Range (mm2) | Mã Hàng / Item No. | d2 / Lỗ Bắt Vít (mm) | Các thông số kích thước / Dimensions (mm) | ||||||
| Độ dài phần đuôi | Bề ngang | Lỗ vào cáp điện | Tổng chiều dài | Độ dày | |||||
| a | b | d1 | d3 | L | S | ||||
1.5 mm2~ 16 AWG |
TLK1.5-3 |
3.2 ~M3 | 6 mm |
6.5 |
1.8 | 3.3 | 12.0 | 0.8 mm | |
| TLK1.5-4 | 4.3 ~M4 | 13.0 | |||||||
| TLK1.5-5 | 5.3 ~M5 | 7.5 | 14.0 | ||||||
| TLK1.5-6 | 6.4 ~M6 | 9.0 | 16.0 | ||||||
2.5 mm2~ 14 AWG |
TLK2.5-3 |
3.2 ~M3 | 6 mm |
7.5 | 2.3 |
4.2 |
12.0 | 1.25 mm | |
| TLK2.5-4 | 4.3 ~M4 | 13.0 | |||||||
| TLK2.5-5 | 5.3 ~M5 | 8.5 | 14.0 | ||||||
| TLK2.5-6 | 6.4 ~M6 | 9.5 | 16.0 | ||||||
| TLK2.5-8 | 8.4 ~M8 | 13.0 | 20.0 | ||||||
4 mm2~ 12 AWG |
TLK4-4 | 4.3 ~M4 | 8 mm |
8.5 | 3.0 |
5.0 | 17.0 | – | |
| TLK4-5 | 5.3 ~M5 | 9.5 | |||||||
| TLK4-6 | 6.4 ~M6 | 10.0 | 19.0 | ||||||
| TLK4-8 | 8.4 ~M8 | 13.0 | 22.0 | ||||||
6 mm2~ 12-10 AWG |
TLK6-4 | 4.3 ~M4 | 9 mm |
10.0 | 3.5 |
6.5 | 20.0 | 2.4 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand k.s.t ks taiwan xuất xứ đài loan tlk tlkf tlkh t tlch ld tcl tlaf tlaph 6-4 6-5 6-6 6-8 TLK6-6 TLK6-8 TLK6-10. |
| TLK6-5 | 5.3 ~M5 | 21.0 |
|||||||
| TLK6-6 | 6.4 ~M6 | 12.0 | 1.9 | ||||||
| TLK6-8 | 8.4 ~M8 | 15.0 | 23.0 | 1.5 | |||||
| TLK6-10 | 10.5 ~M10 | 17.0 | 25.0 | 1.3 | |||||
| TLK6-12 | 13.0 ~M12 | 19.0 | 28.0 | 1.2 | |||||
10 mm2~ 8 AWG |
TLK10-4 | 4.3 ~M4 | 10 mm |
12.0 | 4.6 |
7.0 |
21.0 | 1.8 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand t.lug t-lug tlug thái lan hts htl hrs hrl hos hol 6-4 6-5 6-6 6-8 |
| TLK10-5 | 5.3 ~M5 | 22.0 | |||||||
| TLK10-6 | 6.4 ~M6 | ||||||||
| TLK10-8 | 8.4 ~M8 | 15.0 | 25.0 | 1.5 | |||||
| TLK10-10 | 10.5 ~M10 | 17.0 | 27.0 | 1.3 | |||||
| TLK10-12 | 13.0 ~M12 | 19.0 | 29.0 | 1.1 | |||||
16 mm2~ 6 AWG |
TLK16-5 | 5.3 ~M5 | 13 mm |
12.0 | 5.5 |
8.5 | 26.0 | 2.8 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand kss kai suh suh đài loan c cl 6-4 6-5 6-6 6-8 |
| TLK16-6 | 6.4 ~M6 | 27.0 | |||||||
| TLK16-8 | 8.4 ~M8 | 15.0 | 295.0 | 2.0 | |||||
| TLK16-10 | 10.5 ~M10 | 17.0 | 31.0 | 2.1 | |||||
| TLK16-12 | 13.0 ~M12 | 19.0 | 33.0 | 1.5 | |||||
25 mm2~ 14 AWG |
TLK25-5 | 5.3 ~M5 | 15 mm |
14.0 | 7.0 |
10.0 | 30.0 |
2.8 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand mhd mẫn hồ điệp tl sc scl 6-4 6-5 6-6 6-8 |
| TLK25-6 | 6.4 ~M6 | ||||||||
| TLK25-8 | 8.4 ~M8 | 16.0 | 32.0 | 2.4 | |||||
| TLK25-10 | 10.5 ~M10 | 18.0 | 34.0 | 2.2 | |||||
| TLK25-12 | 13.0 ~M12 | 19.0 | 35.0 | 2.1 | |||||
| TLK25-14 | 15.0 ~M14 | 21.0 | 38.0 | 1.9 | |||||
35 mm2~ 2 AWG |
TLK35-6 | 6.4 ~M6 | 17 mm |
17.0 |
8.5 |
12.0 | 32.0 | 3.2 |
6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand tmp tamepco vc vt vu vf nu ne nt hu hf pu pf 6-4 6-5 6-6 6-8 TLK6-6 TLK6-8 TLK6-10. |
| TLK35-8 | 8.4 ~M8 | 34.0 | |||||||
| TLK35-10 | 10.5 ~M10 | 19.0 | 37.0 | 2.9 | |||||
| TLK35-12 | 13.0 ~M12 | 21.0 | 38.0 | 2.6 | |||||
| TLK35-14 | 15.0 ~M14 | 40.0 | |||||||
| TLK35-16 | 17.0 ~M16 | 26.0 | 42.0 | 2.2 | |||||
50 mm2~ 1/0 AWG |
TLK50-6 | 6.4 ~M6 | 19 mm |
20.0 |
10.0 |
14.0 | 37.0 | 3.7 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand v-terminals v terminal việt nam 4d 6-4 6-5 6-6 6-8 |
| TLK50-8 | 8.4 ~M8 | ||||||||
| TLK50-10 | 10.5 ~M10 | 39.0 | |||||||
| TLK50-12 | 13.0 ~M12 | 23.0 | 43.0 | 3.3 | |||||
| TLK50-14 | 15.0 ~M14 | 45.0 | |||||||
| TLK50-16 | 17.0 ~M16 | 28.0 | 46.0 | 2.7 | |||||
| TLK50-20 | 21.0 ~M20 | 30.0 | 48.0 | 2.5 | |||||
70 mm2~ 2/0 AWG |
TLK70-6 | 6.4 ~M6 | 21 mm |
23.0 | 12.0 |
16.5 | 43.0 |
4.3 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand khớp nối sc bít m bít 6-4 6-5 6-6 6-8 |
| TLK70-8 | 8.4 ~M8 | ||||||||
| TLK70-10 | 10.5 ~M10 | 44.0 | |||||||
| TLK70-12 | 13.0 ~M12 | 46.0 | |||||||
| TLK70-13 | 13.0 ~M13 | 48.0 | |||||||
| TLK70-14 | 15.0 ~M14 | ||||||||
| TLK70-16 | 17.0 ~M16 | 28.0 | 50.0 | 3.5 | |||||
| TLK70-20 | 21.0 ~M20 | 30.0 | 53.0 | 3.4 | |||||
95 mm2~ 3/0 AWG |
TLK95-6 | 6.4 ~M6 | 25 mm |
26.0 | 13.5 |
18.0 | 48.0 | 4.2 | 6d đầu cos cosse cốt đồng ống bít loại dày chất lượng cao bấm nối dây điện 6mm thương nhãn hiệu maker brand jeono hàn quốc joce jocp joco joho 6-4 6-5 6-6 6-8 TLK6-6 TLK6-8 TLK6-10. |
| TLK95-8 | 8.4 ~M8 | ||||||||
| TLK95-10 | 10.5 ~M10 | ||||||||
| TLK95-12 | 13.0 ~M12 | 49.0 | |||||||
| TLK95-14 | 15.0 ~M14 | 51.0 | |||||||
| TLK95-16 | 17.0 ~M16 | 28.0 | 54.0 | 4.0 | |||||
| TLK95-20 | 21.0 ~M20 | 36.0 | 60.0 | 3.0 | |||||
120 mm2~ 4/0 AWG |
TLK120-6 | 6.4 ~M6 | 26 mm |
28.0 | 15.0 | 19.5 | 51.0 | 4.3 | |
| TLK120-8 | 8.4 ~M8 | ||||||||
| TLK120-10 | 10.5 ~M10 | ||||||||
| TLK120-12 | 13.0 ~M12 | ||||||||
| TLK120-14 | 15.0 ~M14 | 52.0 | |||||||
| TLK120-16 | 17.0 ~M16 | 30.0 | 54.0 | ||||||
| TLK120-20 | 21.0 ~M20 | 36.0 | 63.0 | 3.6 | |||||
150 mm2 |
TLK150-8 | 8.4 ~M8 | 30 mm |
31.0 |
16.5 | 21.0 | 56.0 |
4.3 |
|
| TLK150-10 | 10.5 ~M10 | ||||||||
| TLK150-12 | 13.0 ~M12 | 57.0 | |||||||
| TLK150-14 | 15.0 ~M14 | ||||||||
| TLK150-16 | 17.0 ~M16 | 58.0 | |||||||
| TLK150-20 | 21.0 ~M20 | 36.0 | 66.0 | 3.6 | |||||
185 mm2 |
TLK185-10 | 10.5 ~M10 | 30 mm |
35.0 | 19.0 | 24.0 | 65.0 | 4.7 | |
| TLK185-12 | 13.0 ~M12 | ||||||||
| TLK185-14 | 15.0 ~M14 | ||||||||
| TLK185-16 | 17.0 ~M16 | ||||||||
| TLK185-20 | 21.0 ~M20 | 39.0 | 69.0 | 4.3 | |||||
240 mm2 |
TLK240-8 | 8.4 ~M8 | 35 mm |
39.0 | 21.0 | 26.0 | 72.5 | 4.8 | |
| TLK240-10 | 10.5 ~M10 | 72.0 | |||||||
| TLK240-12 | 13.0 ~M12 | ||||||||
| TLK240-14 | 15.0 ~M14 | ||||||||
| TLK240-16 | 17.0 ~M16 | ||||||||
| TLK240-20 | 21.0 ~M20 | ||||||||
300 mm2 |
TLK300-12 | 13.0 ~M12 | 44 mm |
43.0 |
23.5 | 29.5 | 87.0 | 5.9 | |
| TLK300-14 | 15.0 ~M14 | ||||||||
| TLK300-16 | 17.0 ~M16 | ||||||||
| TLK300-20 | 21.0 ~M20 | ||||||||
400 mm2 |
TLK400-12 | 13.0 ~M12 | 44 mm |
49.0 | 27.0 | 34.0 | 90.0 | 6.8 | |
| TLK400-14 | 15.0 ~M14 | ||||||||
| TLK400-16 | 17.0 ~M16 | ||||||||
| TLK400-20 | 21.0 ~M20 | ||||||||
Lưu ý:
|
|||||||||
Chi tiết thiết kế của sản phẩm đầu cos TLK bằng đồng cốt cosse bấm nối dây điện TLK 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 mm 2 chất lượng Đài Loan KST
- Đồng (Cu) nguyên chất đạt tỷ lệ >99.9% giúp cho tính dẫn điện tốt nhất.
- Lớp mạ Thiếc (Sn) bề mặt, có tác dụng giúp cho đồng không bị oxy hóa và làm cho bề mặt sản phẩm nhẳn tăng cường độ tiếp xúc với các vật liệu, kết cấu khác.
- Các Tiêu chuẩn, chứng nhận đạt được: UL
đầu cos tlk bằng đồng cốt cosse bấm nối dây điện chất lượng đài loan kst tlk 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 mm2
Liên hệ tư vấn báo giá sản phẩm đầu cos đồng Đài Loan ống bít TLK 6
