Call for Price
Mã hàng: 4 5 6 7 8 Pin SMR connnector
Chân pin terminals:
Liên hệ duotech là đại lý nhà cung ứng cấp 1 ncu ncc đơn vị phân phối npp supplier distributor agency sản phẩm đầu jack giắc cắm nối dây điện jst smr 5 6 7 8 pin connector smr 05v 06v 07v 08v b n c bc nc gồm mã hàng SMR-05V-N SMR-05V-B SMR-06V-N SMR-06V-B SMR-07V-N SMR-07V-B SMR-08V-N SMR-08V-B
–/–

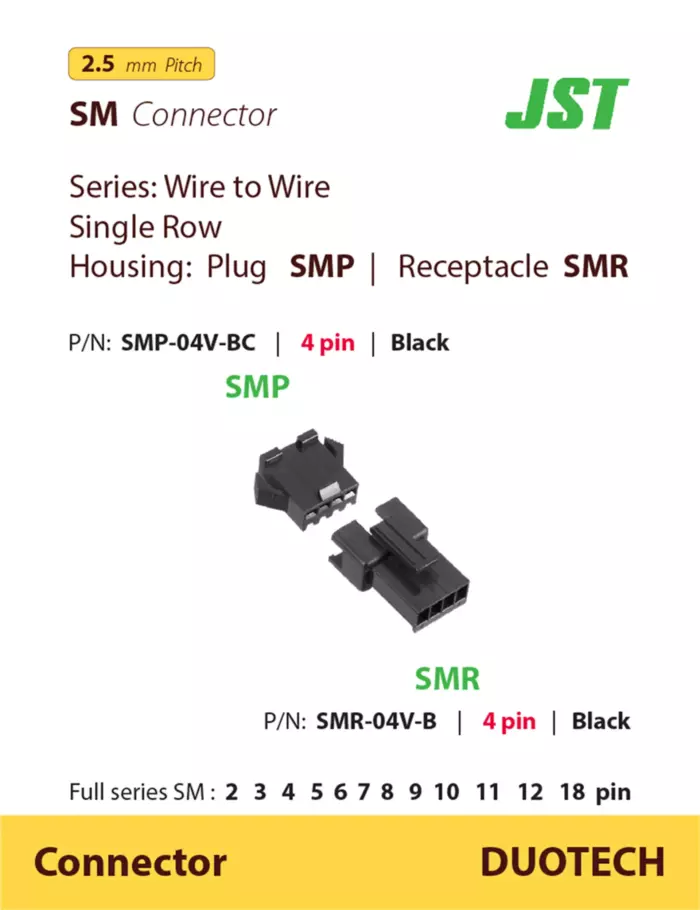

| JST Receptacle Housing SMR | JST Plug Housing SMP | ||
| Màu trắng – White natural | Màu đen – Black | Màu đen – Black | Màu trắng – White natural |
| SMR-02V-N jst sm connector 2 pin | SMR-02V-B jst smr 02v b | SMP-02V-BC chính hãng jst |
SMP-02V-NC nhà cung cấp ncc đầu nối dây điện jst ở tại tp hcm hồ chí minh |
| SMR-03V-N jst sm connector 3 pin | SMR-03V-B jst smr 03v b |
SMP-03V-BC nhãn hiệu jst |
SMP-03V-NC nhà cung ứng ncu thương hiệu jst ở tại bắc giang |
| SMR-04V-N jst sm connector 4 pin |
SMR-04V-B jst smr 04v b |
SMP-04V-BC thương hiệu jst | SMP-04V-NC nhà phân phối npp hãng jst ở tại bắc ninh thái nguyên |
SMR-05V-N jst sm connector 5 pin |
SMR-05V-B jst smr 5 6 7 8 pin connector smr 05v 06v 07v 08v b n c bc nc | SMP-05V-BC có xuất hóa đơn vat | SMP-05V-NC agency vendor list ở tại bình dương tây ninh |
| SMR-06V-N jst sm connector 6 pin |
SMR-06V-B jst smr 06v b |
SMP-06V-BC brand maker jst | SMP-06V-NC linh kiện điện tử jst ở tại cần thơ tiền giang |
| SMR-07V-N jst sm connector 7 pin | SMR-07V-B jst smr 07v b |
SMP-07V-BC vật tư jst connector terminals gia công bộ dây điện wire harness |
SMP-07V-NC đại lý cung cấp vật tư đầu nối jst ở tại đồng nai bình phước |
| SMR-08V-N jst sm connector 8 pin | SMR-08V-B jst smr 08v b | SMP-08V-BC jack nối jst cho sản xuất bộ dây điện |
SMP-08V-NC đơn vị phân phối jst connector ở tại kcn khu công nghiệp hà nội |
| SMR-09V-N jst sm connector 9 pin | SMR-09V-B jst smr 09v b |
SMP-09V-BC jack nối dây điện hãng jst |
SMP-09V-NC đại lý cung cấp jst connector ở tại hà tĩnh hải dương hải phòng |
| SMR-10V-N jst sm connector 10 pin |
SMR-10V-B jst smr 10v b |
SMP-10V-BC linh kiện điện tử jst | SMP-10V-NC phân phôi jst connector ở tại hưng yên vĩnh phúc |
SMR-11V-N jst sm connector 11 pin |
SMR-11V-B jst smr 11v b | SMP-11V-BC đấu nối jst vật tư nhà máy | SMP-11V-NC cung cấp jst connector tại bà rịa vũng tàu |
| SMR-12V-N jst sm connector 12 pin |
SMR-12V-B jst smr 12v b |
SMP-12V-BC | SMP-12V-NC nhà máy sản xuất quảng ninh |
| SMR-18V-N jst sm connector 13 pin | SMR-18V-B jst smr 13v b |
SMP-18V-BC |
SMP-18V-NC |
–/–
DATASHEET TẤT CẢ SẢN PHẨM ĐẦU JACK GIẮC NỐI DÂY ĐIỆN CHÍNH HÃNG CONNECTOR JST
–/–
(Tên gọi ở thị trường Việt Nam: Jack JST trắng/đen 5 chân, 6 chân, 7 chân, 8 chân – Dòng 2.5mm 1 hàng) Phù hợp cho thợ làm máy công nghiệp, đèn LED lớn, board điều khiển, xe điện, robot, sửa chữa thiết bị gia dụng.
| Số chân | Receptacle Housing (vỏ cái – nhận chân đực) | Plug Housing (vỏ đực – nhận chân cái) | Tên gọi phổ biến trên Shopee/Lazada | Giá lẻ 1 cặp housing (chưa chân) |
|---|---|---|---|---|
| 5P | SMR-05V-N (trắng) / SMR-05V-B (đen) | SMP-05V-NC (trắng) / SMP-05V-BC (đen) | Jack JST trắng 5 chân / đen 5 chân | 6.000 – 10.000đ |
| 6P | SMR-06V-N (trắng) / SMR-06V-B (đen) | SMP-06V-NC (trắng) / SMP-06V-BC (đen) | Jack JST trắng 6 chân / đen 6 chân | 7.000 – 12.000đ |
| 7P | SMR-07V-N (trắng) / SMR-07V-B (đen) | SMP-07V-NC (trắng) / SMP-07V-BC (đen) | Jack JST trắng 7 chân / đen 7 chân | 8.000 – 14.000đ |
| 8P | SMR-08V-N (trắng) / SMR-08V-B (đen) | SMP-08V-NC (trắng) / SMP-08V-BC (đen) | Jack JST trắng 8 chân / đen 8 chân | 9.000 – 15.000đ |
Chân pin dùng chung cho tất cả: Đực (Male): SYM-001T-P0.6 và Cái (Female): SHF-001T-0.8BS Giá 1 chân chính hãng: 600 – 900đ
| Số chân | Chiều dài SMR (vỏ cái) | Chiều dài SMP (vỏ đực) | Chiều cao khi cắm | Khoảng cách lỗ panel (đục lỗ) |
|---|---|---|---|---|
| 5P | 17.1 mm | 17.3 mm | ~11 mm | 20.0 mm |
| 6P | 19.6 mm | 19.8 mm | ~11 mm | 22.5 mm |
| 7P | 22.1 mm | 22.3 mm | ~11 mm | 25.0 mm |
| 8P | 24.6 mm | 24.8 mm | ~11 mm | 27.5 mm |
| Số chân | Ứng dụng phổ biến nhất (2025) | Ví dụ cụ thể thợ VN hay làm |
|---|---|---|
| 5P | Đèn LED 12V/24V có dimmer + 2 tín hiệu (5 dây) | Đèn LED quảng cáo, tủ kệ trưng bày |
| 6P | Driver LED RGB + 3 kênh điều khiển (RGB + 12V + GND + PWM) | Đèn LED hắt trần, đèn sân khấu nhỏ |
| 7P | Board điều khiển máy công nghiệp, inverter nhỏ | Máy cắt laser mini, máy CNC nhỏ |
| 8P | Motor bước (stepper motor) 4 dây + nguồn + 4 tín hiệu | Máy in 3D, robot tự hành, máy dán nhãn |
| Số chân | Bộ trắng (housing + chân chính hãng) | Bộ đen (housing + chân) | Nơi mua uy tín & giao nhanh 1-2 ngày |
|---|---|---|---|
| 5P | 25.000 – 35.000đ (10 chân) | 28.000 – 38.000đ | Linh Kiện Việt, Điện Tử 168, JST Việt Nam |
| 6P | 30.000 – 42.000đ (12 chân) | 33.000 – 45.000đ | Shopee shop “JST Chính Hãng VN” |
| 7P | 35.000 – 48.000đ (14 chân) | 38.000 – 52.000đ | Sài Gòn Điện Tử, Hà Nội Điện Tử |
| 8P | 40.000 – 55.000đ (16 chân) | 43.000 – 58.000đ | DigiKey VN (giao 3 ngày) |
| Số chân | Dây hay dùng nhất | Lý do & lưu ý khi bấm |
|---|---|---|
| 5P–6P | Dây silicon 24AWG đa lõi (5C, 6C) | Mềm, chịu nhiệt, dễ luồn trong hộp kín |
| 7P–8P | Dây silicon 24AWG hoặc 22AWG | Dùng 22AWG nếu tải >2A mỗi dây (motor bước) |
Trả lời:
95% thợ chọn trắng (N/NC) vì nhìn xuyên thấy màu dây → ít nhầm cực.
Dùng đen khi muốn đồng bộ màu vỏ máy hoặc để ngoài trời (chống phai nắng tốt hơn).
Trả lời:
Chân số 1 luôn có dấu tam giác nhỏ trên housing.
Dán nhãn số bằng băng keo hoặc bút lông trước khi bấm dây.
Trả lời:
Bôi keo 704 đen đầy vào trong SMP trước khi cắm.
Bọc ống co nhiệt có keo toàn bộ 2 đầu nối → chịu mưa, xe máy, máy giặt tốt.
Trả lời:
Kéo mạnh mỗi đầu nối: phải chịu lực >15N mới đạt.
Đo thông mạch bằng đồng hồ vạn năng từng chân.
Trả lời:
Thợ chuyên nghiệp luôn để sẵn 20–50 bộ mỗi loại 5P–8P trắng trong hộp đồ nghề.
Mua cuộn dây 24AWG 6 lõi hoặc 8 lõi để cắt sẵn, tiết kiệm thời gian.
Chắc chắn hơn Dupont, Molex Mini-Fit
Rẻ hơn 50% so với đầu nối công nghiệp
Dễ mua, dễ thay thế, thợ nào cũng biết sửa
