Description

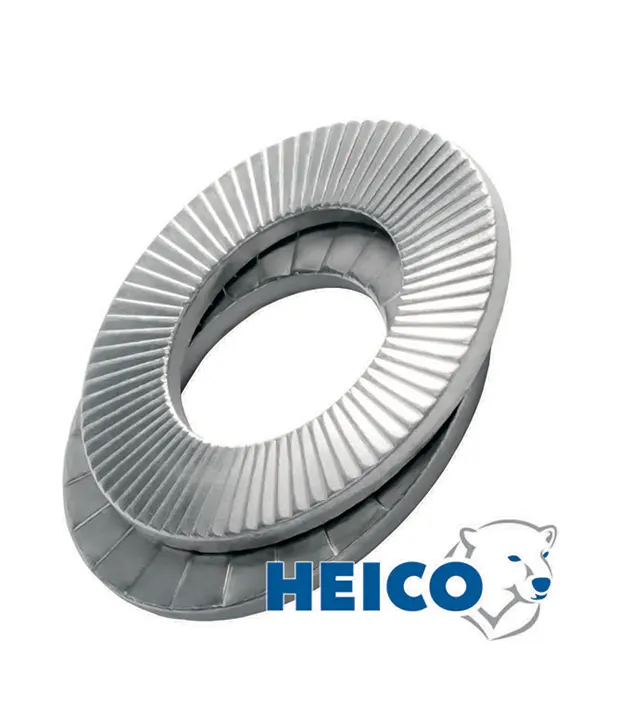

Long đền chống xoay Heico Lock, còn được gọi với các tên: Lông đền khóa, vòng đệm chống xoay, chống tháo lỏng heico-lock wheel washer được cấu tạo từ hai mảnh kim loại được ghép vào nhau. Mỗi mảnh có một mặt răng cưa được thiết kế để ăn khớp với nhau.

ĐẶC ĐIỂM VÀ ỨNG DỤNG CỦA LÔNG ĐEN – LONG ĐỀN CHỐNG XOAY HEICO-LOCK

Long đền Heico-Lock Wedge Locking là một giải pháp an toàn và hiệu quả trong việc giám sát hoạt động của mối lắp ghép, trong việc bảo trì và sử dụng nhiều lần.
Đảm bảo cung cấp thông tin chính xác tình trạng làm việc của mối ghép.
Khi siết chặt bu lông hoặc đai ốc, các răng cưa này sẽ bám chặt vào nhau và tạo ra lực ma sát cao, ngăn chặn sự tự nới lỏng.
Ứng dụng trong các mối lắp bulong, đai ốc trong cụm chi tiết di chuyển, rung động dễ bị tự tháo lỏng, có khả năng chống tháo tối ưu cho các mối lắp.

Ưu điểm của Vòng đệm khóa – Long đền chống xoay Heico-Lock

Duy trì tải kẹp cao và do đó đảm bảo chức năng của khớp nối. Chức năng khóa không bị ảnh hưởng bởi dầu bôi trơn
Nhanh chóng và dễ dàng lắp đặt cũng như gỡ bỏ với dụng cụ thông thường
Điều kiện ma sát đồng nhất và xác định làm cho tải trọng đặt trước chính xác hơn
Tái sử dụng được- ngoài ra, vòng đệm Heico-Lock không ảnh hưởng việc tái sử dụng các loại chốt

Tại sao Long đền chống xoay HEICO-LOCK cung cấp độ tin cậy tối đa.

Khi bulong được siết chặt, các răng bánh răng bên ngoài của Hệ thống Khóa Chốt HEICO-LOCK sẽ nhúng vào bề mặt phù hợp theo cách khóa chồng chéo. Nếu hệ thống cố định chịu tải động, chuyển động chỉ có thể xảy ra giữa các bề mặt đĩa bên trong. Điều này dẫn đến việc tăng lực kẹp.

Tính năng quan trọng của long đền HEICO-LOCK

Khác biệt với các hệ thống khác, là sử dụng lực ép tải trước để giữ chặt mối ghép bu lông thay vì chỉ dựa vào ma sát.
Mặt bên trong của Long đền chống xoay Heico-lock wheel washers có dạng hình thang nhọn, mặt ngoài có răng hướng ra ngoài. Khi siết chặt mối ghép bu lông, các răng hướng ra ngoài (radial teeth) sẽ ăn khớp và bấu chặt vào bề mặt tiếp xúc tương ứng.
Hệ thống chỉ có thể chuyển động giữa các rãnh hình (lưỡi – lưỡi hình thang nhọn) bên trong vòng đệm. Sự chuyển động trên các bề mặt hình lưỡi này giúp tự động khóa chặt bu lông. Tăng lực kẹp.

Lông Đền Heico-Lock Inox 316 vành hẹp , SUS316 – Stainless Steel A4 (narrow)

Hệ Mét

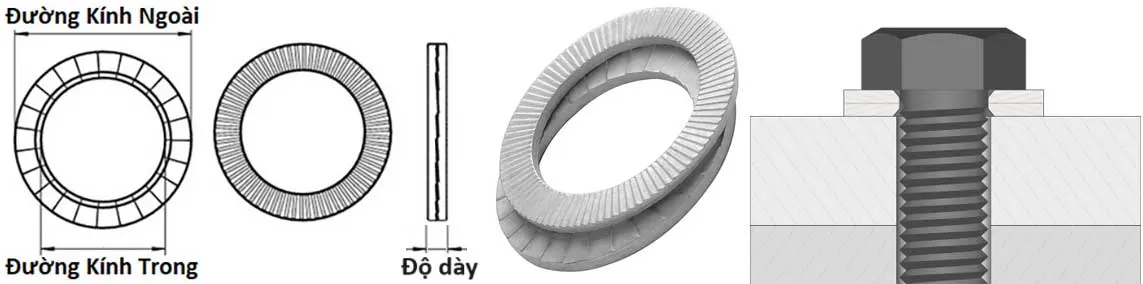

M	SUS316 – Stainless Steel A4 item	Đường kính trong (mm)	Đừng Kính ngoài (mm)
3	long đền chống xoay Heico Lock HLS-3S	3,4	7,0
3,5	Heico Lock HLS-3,5S	3,9	7,6
4	Heico Lock HLS-4S	4,4	7,6
5	Heico Lock HLS-5S	5,4	9,0
6	Heico Lock HLS-6S	6,5	10,8
8	Heico Lock HLS-8S	8,6	13,5
10	Heico Lock HLS-10S	10,7	16,6
11	Heico Lock HLS-11S	11,4	18,5
12	Heico Lock HLS-12S	13,0	19,5
14	long đền chống xoay Heico Lock HLS-14S	15,2	23,0
16	Heico Lock HLS-16S	17,0	25,4
18	Heico Lock HLS-18S	19,5	29,0
20	Heico Lock HLS-20S	21,4	30,7
22	Heico Lock HLS-22S	23,4	34,5
24	Heico Lock HLS-24S	25,3	39,0
27	Heico Lock HLS-27S	28,4	42,0
30	Heico Lock HLS-30S	31,4	47,0
33	Heico Lock HLS-33S	34,4	48,5
36	Heico Lock HLS-36S	37,4	55,0
39	Heico Lock HLS-39S	40,4	58,5
42	Heico Lock HLS-42S	43,2	63,0
45	Heico Lock HLS-45S	46,2	70,0
48	long đền chống xoay Heico Lock HLS-48S	49,6	75,0
52	Heico Lock HLS-52S	53,6	80,0
56	Heico Lock HLS-56S	59,1	85,0
60	Heico Lock HLS-60S	63,1	90,0
64	Heico Lock HLS-64S	67,1	95,0
68	Heico Lock HLS-68S	71,1	100,0
72	Heico Lock HLS-72S	75,1	105,0
76	Heico LockHLS-76S	79,1	110,0

–/-

Lông Đền Heico-Lock Inox 316 vành rộng , SUS316 – Stainless Steel A4 (broad)

hệ Mét

M	SUS316 – Stainless Steel A4 item	Đường kính trong (mm)	Đường Kính ngoài (mm)
3,5	Heico Lock HLB-3,5S	3,9	9,0
4	long đền chống xoay Heico Lock HLB-4S	4,4	9,0
5	Heico Lock HLB-5S	5,4	10,8
6	Heico Lock HLB-6S	6,5	13,5
8	Heico Lock HLB-8S	8,6	16,6
10	Heico Lock HLB-10S	10,7	21,0
12	Heico Lock HLB-12S	13,0	25,4
14	Heico Lock HLB-14S	15,2	30,7
16	Heico Lock HLB-16S	17,0	30,7
18	Heico Lock HLB-18S	19,5	34,5
20	Heico Lock HLB-20S	21,4	39,0
22	Heico Lock HLB-22S	23,4	42,0
24	long đền chống xoay Heico Lock HLB-24S	25,3	48,5
27	Heico Lock HLB-27S	28,4	48,5
30	Heico Lock HLB-30S	31,4	58,5
33	Heico Lock HLB-33S	34,4	58,5
36	Heico Lock HLB-36S	37,4	63,0
39	Heico Lock HLB-39S	40,4	75,5
