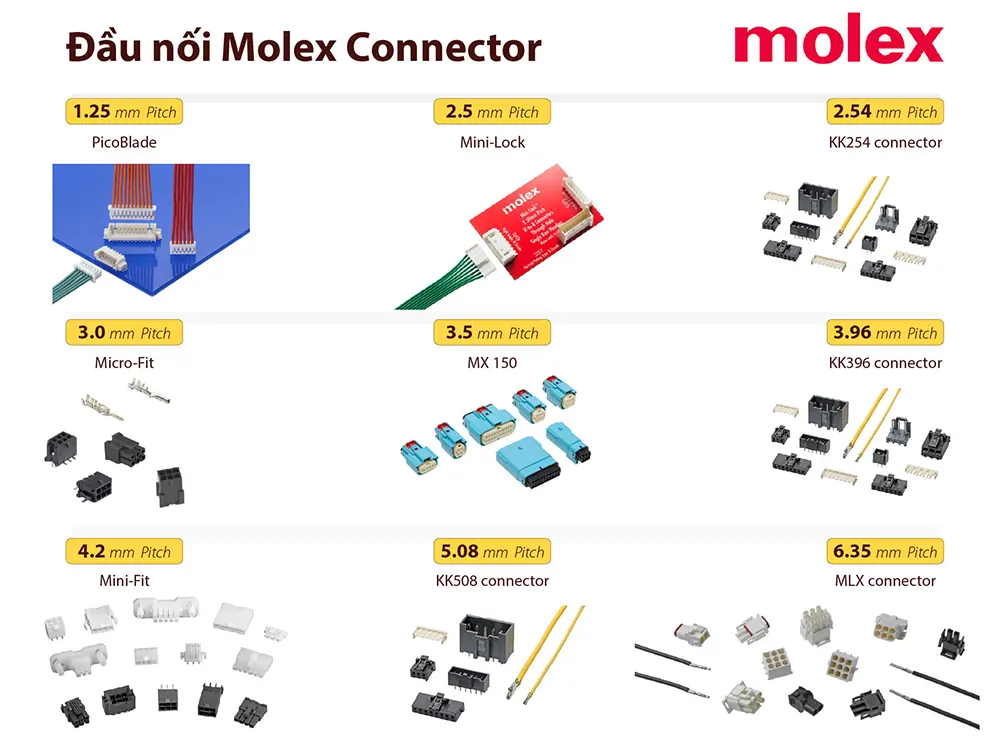

Đặc điểm chung của Housing vỏ nhựa Mini-Fit tại duotech nhà cung cấp molex 5557 5559 5556t 5559t chính hãng
Pitch: 4.20 mm.
Số circuits: 2 đến 24 (dual row) hoặc 2 đến 6 (single row).
Điện áp: Tối đa 600 VAC/DC.
Dòng điện: Lên đến 13A/circuit (tùy terminal và wire size); ví dụ 9A cho 16 AWG ở 2-3 circuits.
Nhiệt độ hoạt động: -40°C đến +105°C (phosphor bronze/brass solid) hoặc +80°C (brass formed).
Độ bền (mating cycles): 30 cycles.
Vật liệu housing: Nylon (UL 94V-0 hoặc 94V-2), màu natural hoặc black.
Tính năng: Polarized, lock to mating part, panel mount (cho 5559), glow-wire capable (một số model).
Ứng dụng: Thiết bị gia dụng (máy giặt, tủ lạnh), ô tô (harness, ECU), tự động hóa công nghiệp, viễn thông.
Chi tiết Housing Vỏ Nhựa Mini-Fit 5557 (Receptacle Female)
Mô tả: Housing female, dual/single row, không panel mount (chủ yếu).
Part numbers mẫu: 39-01-2020 (39012020, 2 circuits, UL 94V-2), 39-01-2040 (4 circuits), lên đến 39-01-2240 (24 circuits).
Net weight: 0.657g (2 circuits) đến 2.864g (14 circuits).
Packaging: Bag.
Breakaway/Polarized/Stackable: No/Yes/No.
Lực chèn/rút: 14.7 N max insertion, 0.5 N min withdrawal per circuit.
Terminal retention: 30 N min.
Thumb latch: Operation 22.2 N max, yield 68 N min.
Chi tiết Housing Vỏ Nhựa Mini-Fit 5559 (Plug Male)
Mô tả: Housing male, dual/single row, với/without panel mounting ears.
Part numbers mẫu: 39-01-2021 (2 circuits, UL 94V-2), 39-01-2046 (4 circuits, UL 94V-0), lên đến 39-01-2241 (24 circuits).
Net weight: 1.237g (2 circuits) đến 3.802g (12 circuits).
Packaging: Bag.
Panel insertion/withdrawal: 225 N max/157 N min (dual row).
**Tương tự 5557 về polarized/lock, nhưng hỗ trợ panel mount.
Chi tiết Terminal Female 5556T (Mini-Fit Female Crimp)
Part 39-00-0038 (39000038): Brass, Tin over Cu plating (0.889µm mating/termination). Wire: Double 22+22 hoặc single 18-24 AWG. Insulation Ø: 1.30-3.10 mm. Net weight: 0.182g. Packaging: Reel.
Part 39-00-0059 (39000059): Phosphor Bronze, Tin plating (0.889µm mating, 0.914µm termination). Wire tương tự. Net weight: 0.195g. Reel.
Termination: Crimp or compression.
Wire pullout force: 88 N (18 AWG) đến 29.3 N (24 AWG).
Contact resistance: 10 mΩ max.
Normal force: 1.47 N (Tin).
Chi tiết Terminal Male 5558T (Mini-Fit Male Crimp)
Part 39-00-0040 (39000040): Brass, Tin over Cu plating (0.889µm). Wire: Double 22+22 hoặc single 18-24 AWG. Insulation Ø: 1.30-3.10 mm. Net weight: 0.123g. Reel.
Part 39-00-0061 (39000061): Phosphor Bronze, Tin plating (0.889µm mating, 0.914µm termination). Wire tương tự. Net weight: 0.183g. Reel.
Termination: Crimp or compression.
**Tương tự female về pullout, resistance, force.
Kiểm tra và Tiêu chuẩn của molex 5557 5559 5556t 5559t được duotech nhà cung ứng cấp 1 thực hiện
Environmental tests: Thermal shock, humidity, vibration (discontinuity <1 µs), shock (50g).
Tiêu chuẩn: UL E29179, CSA LR19980, IEC 61984, EIA-364.
Solderability: ≥95% coverage.
Lưu ý: Current rating phụ thuộc wire type, ambient temp. Sử dụng tool crimp Molex chính hãng.
