Bài viết về Bu lông ốc vít (gồm Bulong, lục giác, đai ốc, con tán, lông đền, phe gài) tiêu chuẩn DIN là gì? Các loại Bu Lông Ốc Vít được sản xuất theo tiêu chuẩn công nghiệp Đức (Deutsches Institut für Normung), là một trong những tiêu chuẩn hàng đầu thế giới về chất lượng và độ chính xác.
DIN được áp dụng rộng rãi trong nhiều lĩnh vực như xây dựng, cơ khí, lắp ráp máy móc, và các công trình năng lượng nhờ độ bền cao, khả năng chịu lực tốt, và tính đồng bộ vượt trội.
Tại Việt Nam, Bu Lông Ốc Vít DIN được sử dụng phổ biến trong các dự án yêu cầu kỹ thuật cao như nhà thép tiền chế, cầu đường, và hệ thống năng lượng mặt trời.

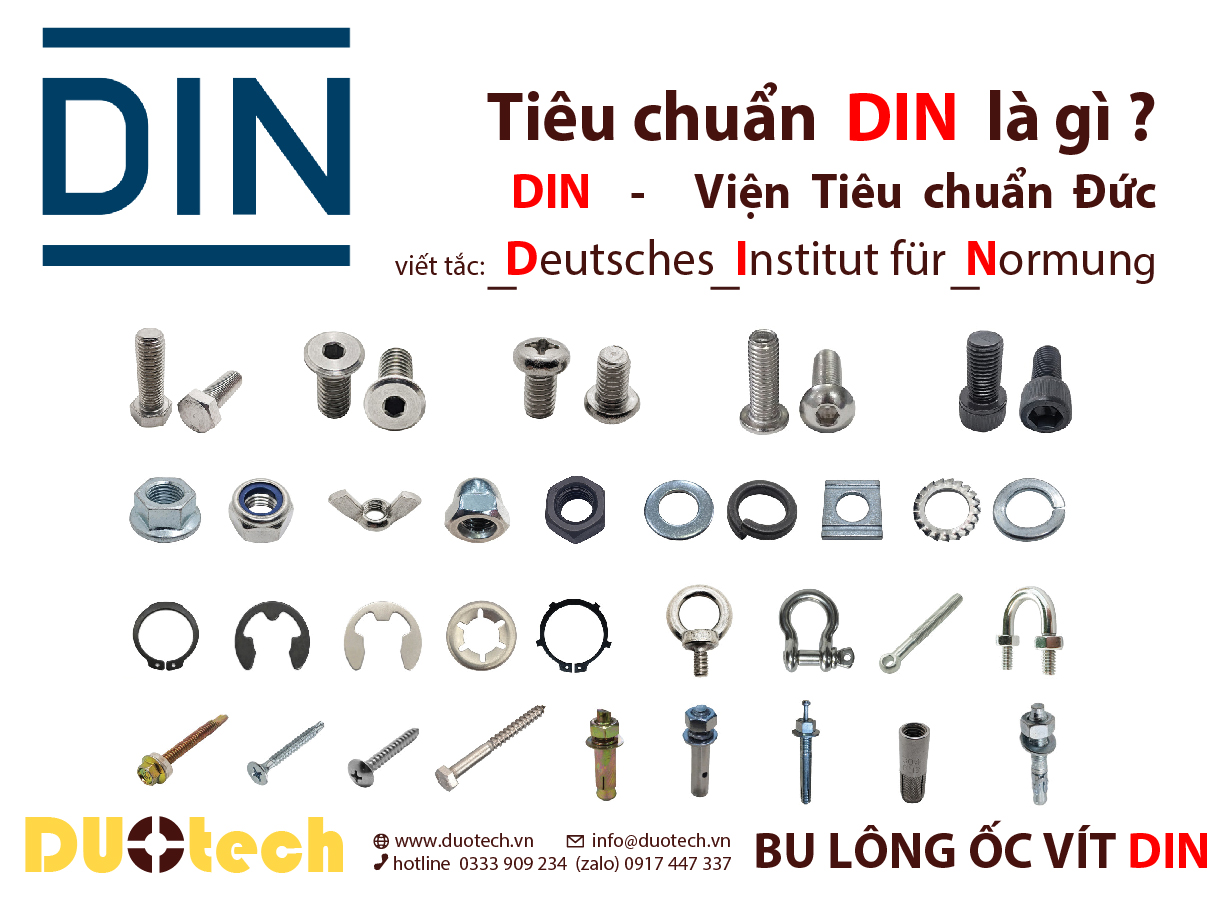

Tiêu chuẩn DIN là gì? Và Bu lông ốc vít (Bulong, lục giác, đai ốc, con tán, lông đền, phe gài) DIN gồm những loại nào?
Khái niệm “DIN” là viết tắc của 3 từ tiếng Anh: Deutsches Institut für Normung – Viện Tiêu chuẩn hóa Đức. Là hệ thống tiêu chuẩn quốc gia của Đức, được phát triển bởi Viện Tiêu chuẩn hóa Đức và được công nhận trên toàn thế giới.
DIN quy định chi tiết về kích thước, vật liệu, cấp bền, bước ren, và các thông số kỹ thuật khác của bu lông, đảm bảo sản phẩm đạt độ chính xác cao và phù hợp với các ứng dụng kỹ thuật phức tạp. Chuẩn DIN được sử dụng rộng rãi trong các ngành công nghiệp như xây dựng, cơ khí, ô tô, và năng lượng, dầu khí…
Tóm tắt các tiêu chuẩn DIN phổ biến cho các loại Bu lông Ốc vít bao gồm:
- DIN 931: Quy định cho Bu lông đầu lục giác ren lửng.
- DIN 933: Quy định cho Bu lông đầu lục giác ren suốt.
- DIN 912: Quy định cho Bu lông lục giác chìm đầu trụ.
- DIN 7991: Quy định cho Bu lông lục giác chìm đầu bằng.
- DIN 934, DIN 6923, DIN 6915, DIN 6331, DIN 1587, DIN 985, DIN 982: Quy định cho Đai ốc con tán lục giác.
- DIN 93, DIN 125, DIN 127, DIN 128, DIN 434, DIN 6916, DIN 6798, DIN 6797: Các loại Lông đền
- DIN 471, DIN 472: Quy định cho Phe gài trục (External) và Phe gài lỗ (Internal).
…và các tiêu chuẩn khác. Xem chi tiết, tra cứu tại đây.
Ưu điểm của Bu lông Ốc vít được sản xuất theo tiêu chuẩn DIN (Đức)
1- Độ chính xác cao:
DIN quy định chi tiết về kích thước, bước ren, và cấp bền, đảm bảo sản phẩm đạt độ chính xác tối ưu.
2- Tính đồng bộ:
Các sản phẩm Bu lông Ốc vít đạt chuẩn DIN có tính tương thích cao, dễ dàng lắp ráp và thay thế trong các hệ thống kỹ thuật.
3- Chất lượng đảm bảo:
DIN yêu cầu kiểm tra nghiêm ngặt về vật liệu, độ bền, và khả năng chống ăn mòn, giúp sản phẩm đáp ứng các điều kiện sử dụng khắc nghiệt.
4- Ứng dụng toàn cầu:
Bu lông Ốc vít DIN được công nhận và sử dụng rộng rãi trên toàn thế giới, đặc biệt trong các ngành công nghiệp xuất khẩu của Đức như ô tô, cơ khí, và xây dựng.
Các loại Bu lông ốc vít (gồm: Bulong, lục giác, đai ốc, con tán, lông đền, phe gài) tiêu chuẩn DIN phổ biến được cung cấp phân phối bởi DUOTECH

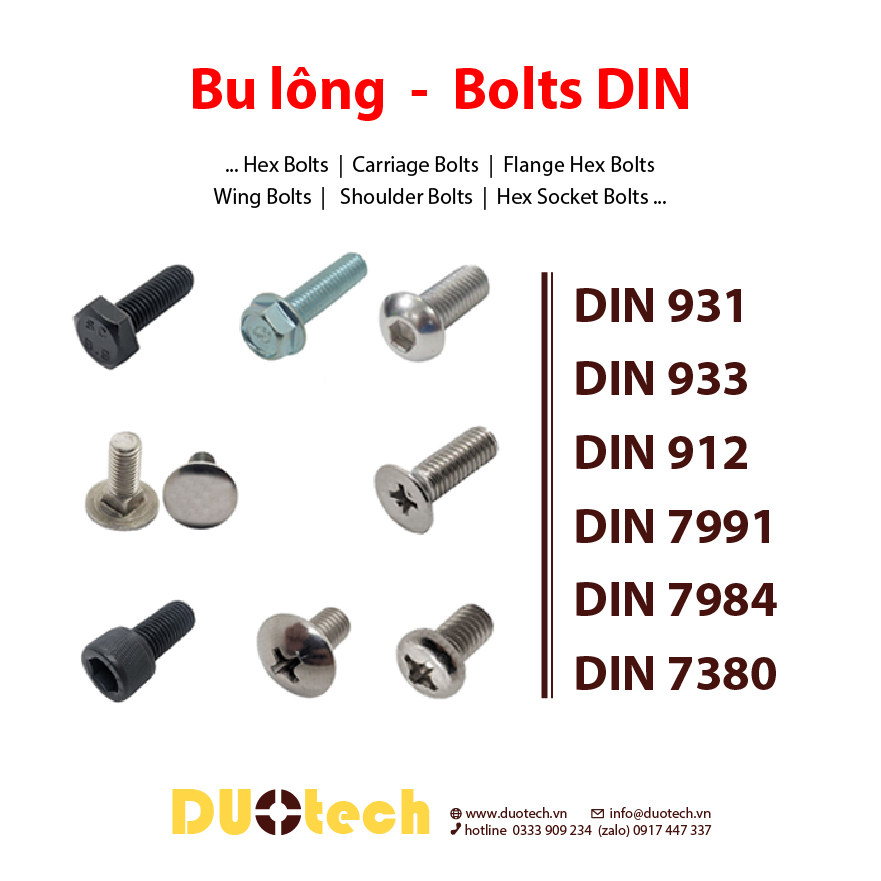

A- BULONG (BU LÔNG) ĐẦU LỤC GIÁC REN LỬNG DIN 931 (HEX BOLT DIN 931)
- Bu lông chuẩn DIN 931 là loại bu lông đầu lục giác ren lửng, thường được sử dụng trong các mối liên kết chịu lực trung bình đến cao, như:. Kết cấu thép, máy móc, và thiết bị công nghiệp.
- Kích thước bulong DIN 931: Từ M4, M5, M6, M8, M10, M12….đến M56.
- Cấp bền bulong DIN 931: 4.8, 8.8, 10.9, 12.9
- Vật liệu bulong DIN: Thép cacbon, thép hợp kim, inox 201, 304, 316.
B- BULONG (BU LÔNG) ĐẦU LỤC GIÁC REN SUỐT DIN 933 (HEX BOLT DIN 933)
- Bu lông tiêu chuẩn DIN 933 là loại bu lông đầu lục giác ren suốt, phù hợp cho các mối liên kết cần độ bền cao và lắp ráp nhanh.
- Kích thước bulong DIN 933: Từ M4, M5, M6, M8, M10, M12….đến M56.
- Cấp bền bulong DIN 933: 4.8, 8.8, 10.9, 12.9
- Vật liệu bulong DIN 933: Thép cacbon, thép hợp kim, inox 201, 304, 316.
C- BULONG (BU LÔNG) LỤC GIÁC CHÌM ĐẦU TRỤ DIN 912 (HEX BOLT DIN 912)
- Bulong chuẩn DIN 912 là loại bu lông lục giác chìm đầu trụ, thường dùng trong các ứng dụng cần bề mặt phẳng sau khi lắp ráp, như máy móc, thiết bị công nghiệp, và ô tô.
- Kích thước bulong DIN 912: Từ M3, M4, M5, M6, M8, M10, M12….đến M30
- Cấp bền bulong DIN 912: 8.8, 10.9, 12.9.
- Vật liệu bulong DIN 912: Thép cacbon, inox 201, 304, 316.
bu-long-bolts-tieu-chuan-din-la-gi-01
D- BULONG – BU LÔNG LỤC GIÁC CHÌM ĐẦU BẰNG DIN 7991 (HEX BOLT DIN 7991)
- Bu lông tiêu chuẩn DIN 7991 là loại bu lông lục giác chìm đầu bằng (đầu côn), phù hợp cho các ứng dụng cần tính thẩm mỹ cao và bề mặt phẳng.
- Kích thước bulong DIN 7991: Từ M3, M4, M5, M6, M8, M10, M12….đến M30
- Cấp bền bulong DIN 7991: 8.8, 10.9, 12.9.
- Vật liệu bulong DIN 7991: Thép cacbon, inox 201, 304, 316.
Cần tìm hiểu Bulong cấp bền cường độ cao 8.8 là gì. Xem chi tiết tại đây.!!
E- ĐAI ỐC CON TÁN LỤC GIÁC DIN 934 (NUTS DIN 934)
- Đai ốc / con tán tiêu chuẩn DIN 934 là loại đai ốc lục giác thông dụng, thường được sử dụng cùng với bu lông DIN 931 và DIN 933 để tạo mối liên kết chắc chắn.
- Kích thước đai ốc DIN 934: Từ M3 đến M36.
- Cấp bền của đai ốc DIN 934: 4.8, 8.8, 10.9.
- Vật liệu của đai ốc DIN 934: Thép cacbon, inox 201, 304, 316.
con-tan-dai-oc-nuts-tieu-chuan-din-la-gi-02

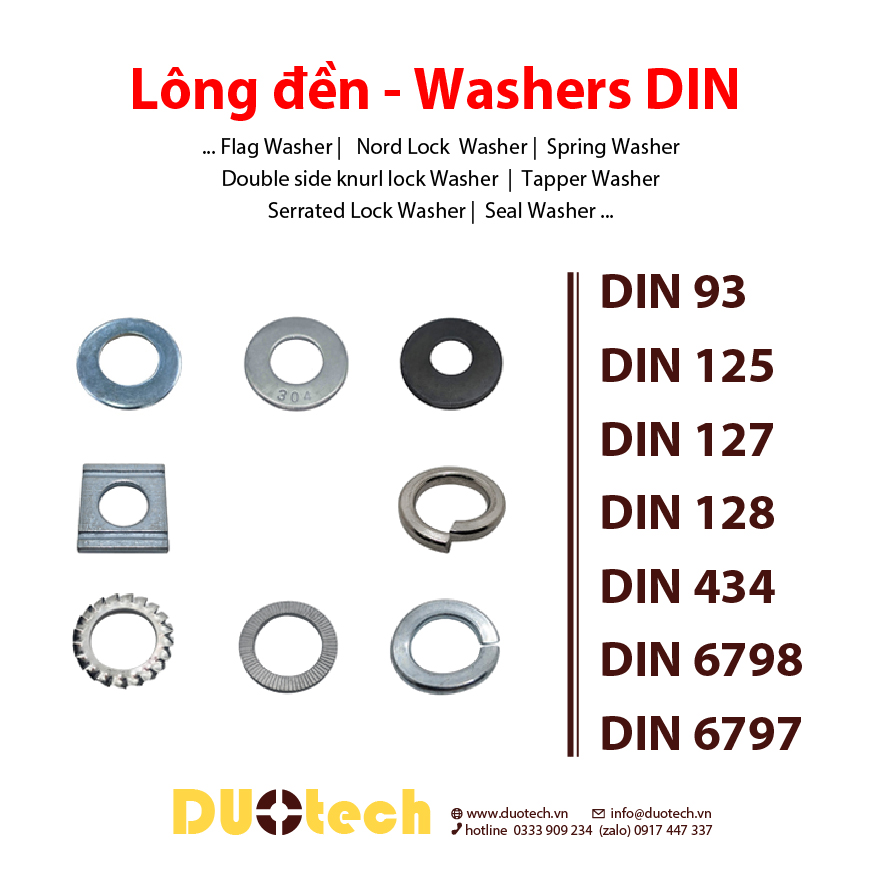

F- LÔNG ĐỀN TIÊU CHUẨN DIN (WASHER DIN )
- Lông đền (Washer) hay còn gọi là vòng đệm, là một tấm mỏng thường có hình tròn, vuông,…với một lỗ (thường ở giữa).
- Lông đền Được chế tạo theo nhiều tiêu chuẩn gồm: DIN 93, DIN 125, DIN 127, DIN 128, DIN 434, DIN 6798,…
- Thường được làm từ thép, thép không gỉ, nhựa,…Chúng dùng để phân phối tải của bulong, vít, bảo vệ bề mặt các mối ghép, giảm rung,…
long-den-washers-tieu-chuan-din-la-gi-03

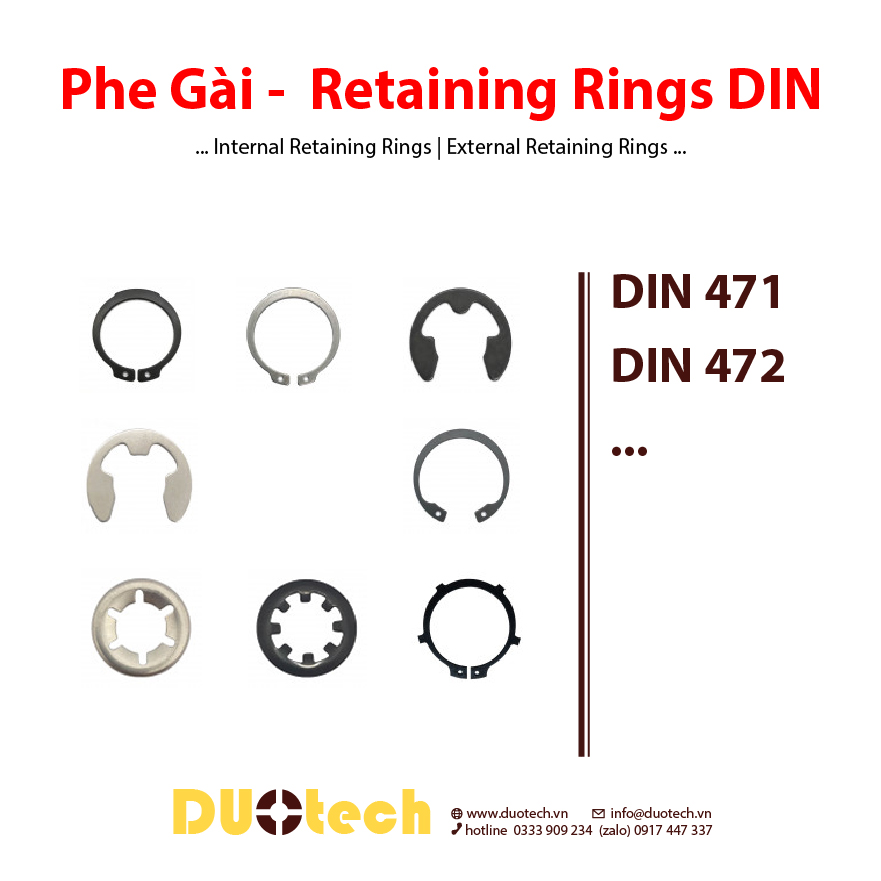

G- PHE GÀI TIÊU CHUẨN DIN 471, 472
- Các loại phe gài DIN: Phe gài trục (External) DIN 471: Gài rãnh ngoài của trục. Phe gài lỗ (Internal) DIN 472: Gài rãnh trong của lỗ.
- Phe gài DIN (thường là DIN 471 cho trục hoặc DIN 472 cho lỗ) là các vòng chặn kim loại mỏng, hình chữ C, tuân theo tiêu chuẩn Đức, dùng để định vị và giữ chặt chi tiết trên trục hoặc trong lỗ.
- Sản xuất từ thép lò xo 65Mn hoặc inox, sản phẩm chịu lực dọc trục cao, dễ tháo lắp, ứng dụng phổ biến trong chặn bạc đạn và máy móc.
- Chất liệu phe gài DIN: Thép lò xo 65Mn, thép carbon, hoặc inox (201/304/316).
- Chức năng của phe gài DIN: Giữ chặt các chi tiết như bánh răn g, bạc đạn (ổ lăn) trên trục hoặc trong hốc, ngăn chặn sự di chuyển dọc trục.
phe-gai-retaining-rings-tieu-chuan-din-la-gi-04
BẢNG TRA THÔNG SỐ KỸ THUẬT BULONG – BU LÔNG TIÊU CHUẨN DIN 933, 931, 934
Bảng_1: Thông Số Bulong Đầu Lục Giác Ren Suốt Din 933
| đường kính
(d) |
bước ren
(p) |
chiều cao đầu
(k) |
cạnh lục giác
(s) |
| M4 | 0.7 | 2.8 | 7 |
| M6 | 1.0 | 4.0 | 10 |
| M8 | 1.25 | 5.3 | 13 |
| M10 | 1.5 | 6.4 | 17 |
| M12 | 1.75 | 7.5 | 19 |
| M16 | 2.0 | 10.0 | 24 |
| M20 | 2.5 | 12.5 | 30 |
Bảng_2: Thông Số Bulong Đầu Lục Giác Ren Lửng tiêu chuẩn DIN 931
| đường kính
(d) |
bước ren
(p) |
chiều cao đầu
(k) |
cạnh lục giác
(s) |
chiều dài ren
(b1, l≤125) |
| M4 | 0.7 | 2.8 | 7 | 14 |
| M6 | 1.0 | 4.0 | 10 | 18 |
| M8 | 1.25 | 5.3 | 13 | 22 |
| M10 | 1.5 | 6.4 | 17 | 26 |
| M12 | 1.75 | 7.5 | 19 | 30 |
| M16 | 2.0 | 10.0 | 24 | 38 |
| M20 | 2.5 | 12.5 | 30 | 46 |
Bảng_3: Thông Số Đai Ốc Lục Giác DIN 934
| đường kính
(d) |
bước ren
(p) |
chiều cao
(m) |
cạnh lục giác
(s) |
| M3 | 0.5 | 2.4 | 5.5 |
| M4 | 0.7 | 3.2 | 7 |
| M6 | 1.0 | 5.0 | 10 |
| M8 | 1.25 | 6.5 | 13 |
| M10 | 1.5 | 8.0 | 17 |
| M12 | 1.75 | 10.0 | 19 |
| M16 | 2.0 | 13.0 | 24 |
ỨNG DỤNG CỦA BULONG TIÊU CHUẨN DIN TRONG THỰC TẾ
I. Trong lĩnh vực Xây dựng:
Bulong DIN 931 và DIN 933 được sử dụng trong các công trình nhà thép tiền chế, cầu đường, và nhà cao tầng nhờ khả năng chịu lực cao.
II. Trong lĩnh vực Cơ khí:
Bulong DIN 912 và DIN 7991 thường dùng trong lắp ráp máy móc, thiết bị công nghiệp, và ô tô.
III. Trong lĩnh vực Năng lượng:
Bulong inox DIN (inox 304, 316) được ứng dụng trong lắp đặt hệ thống pin mặt trời, trạm biến áp, và các công trình năng lượng tái tạo.
IV. Trong lĩnh vực Công trình ven biển:
Bulong inox tiêu chuẩn DIN (inox 316) chống ăn mòn tốt, phù hợp với các công trình ở khu vực có độ mặn cao.
